某企业不锈钢消声止回阀3D+CAD
发布时间：2026-09-09
-
-
-
-
-
-
-
-
图纸描述

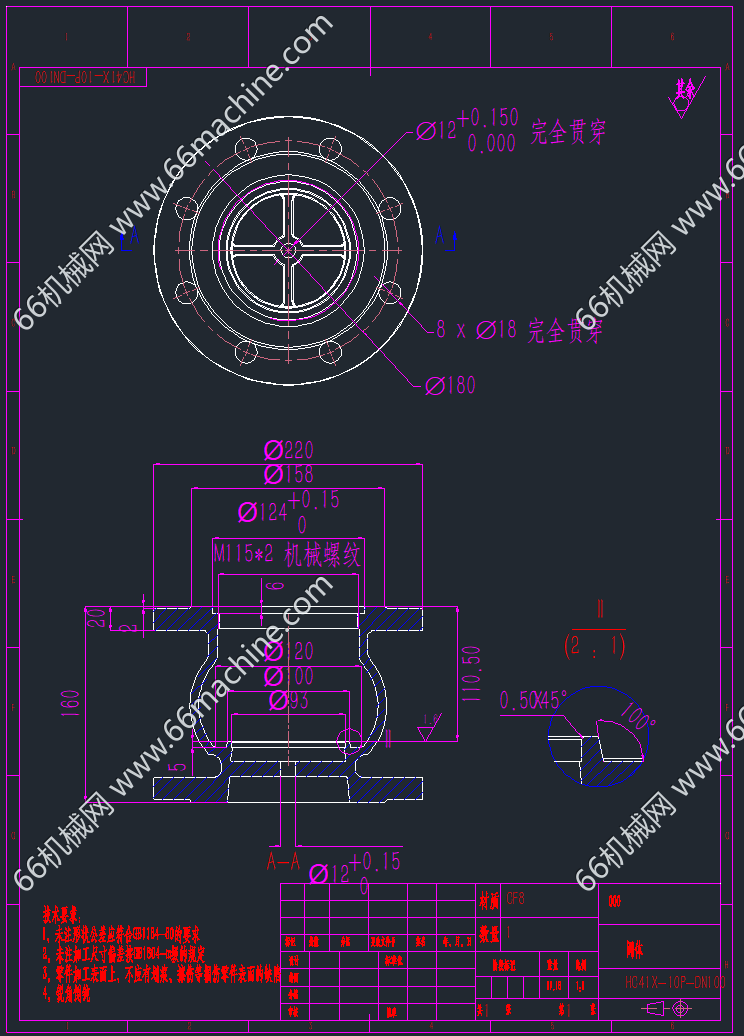

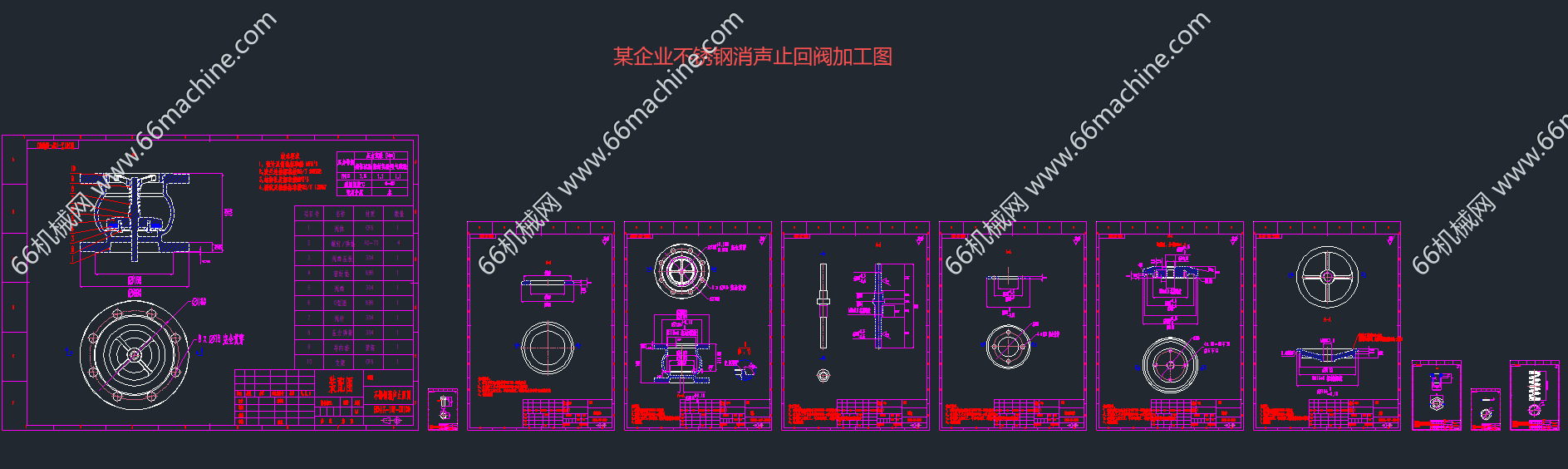

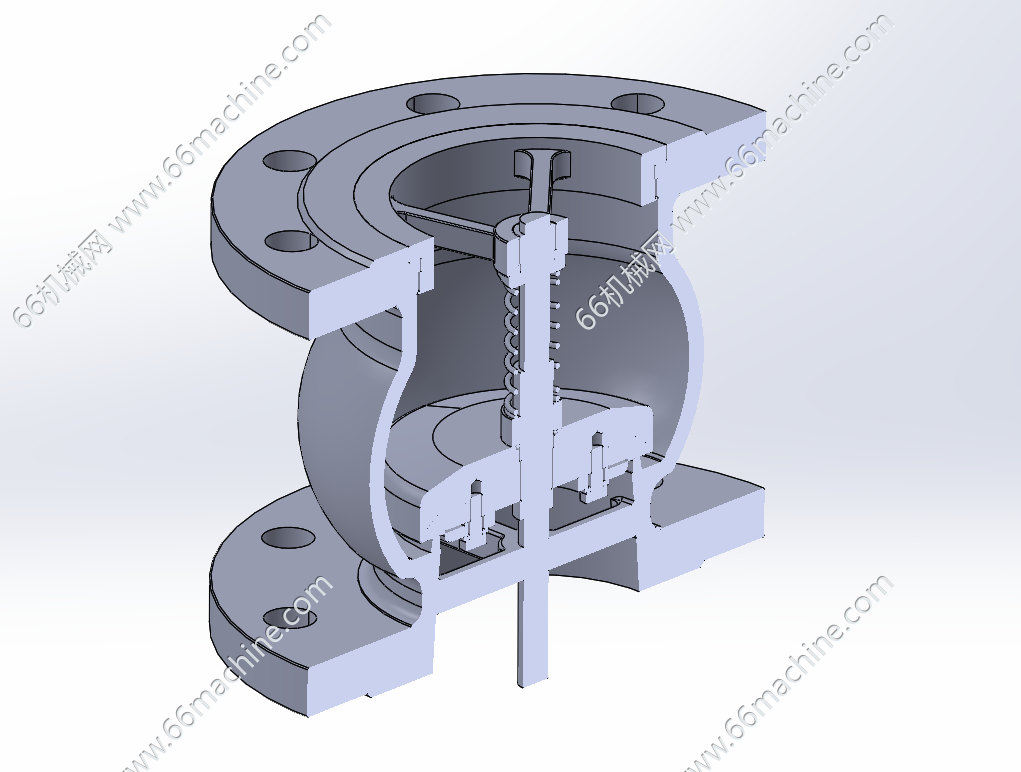

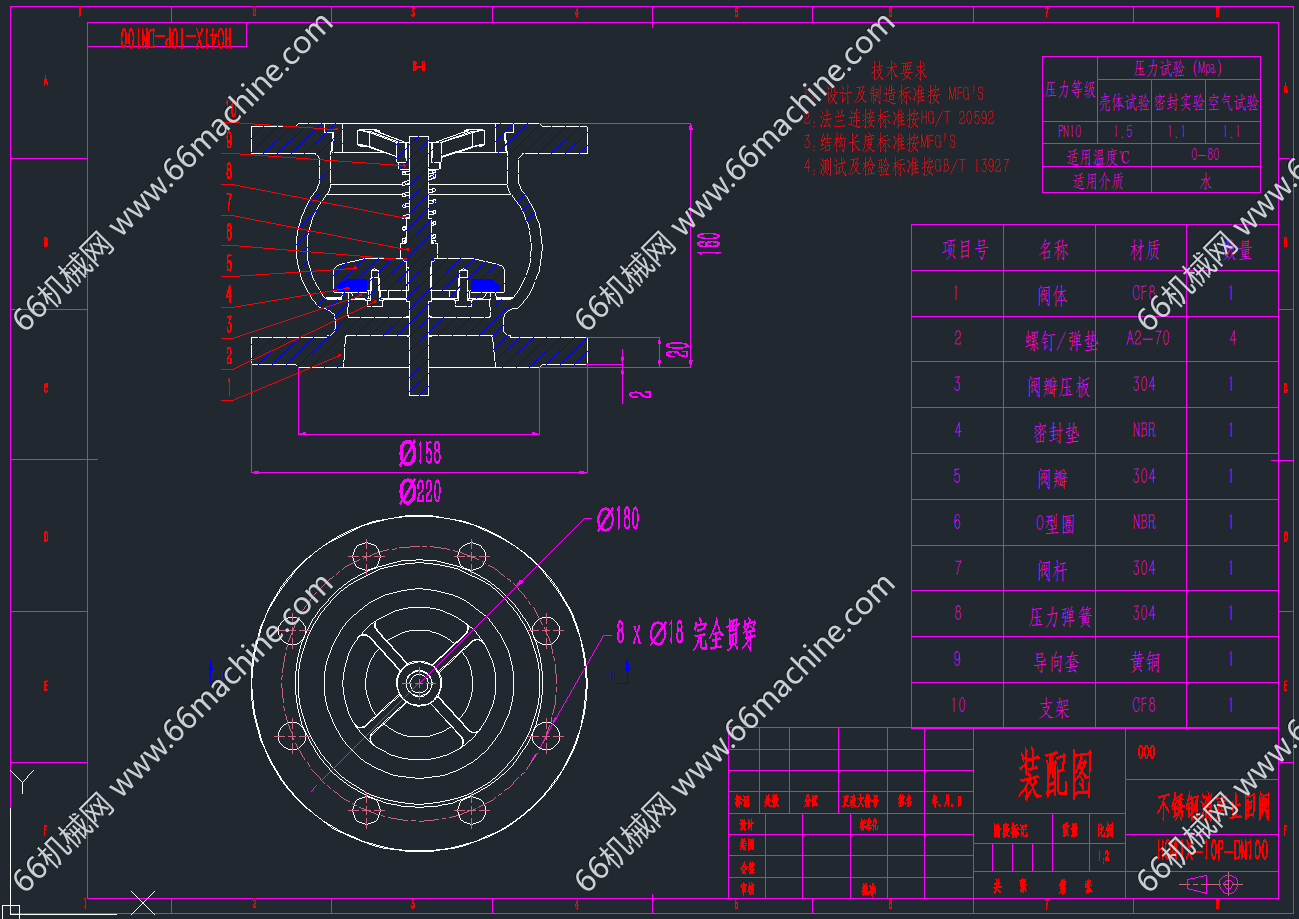

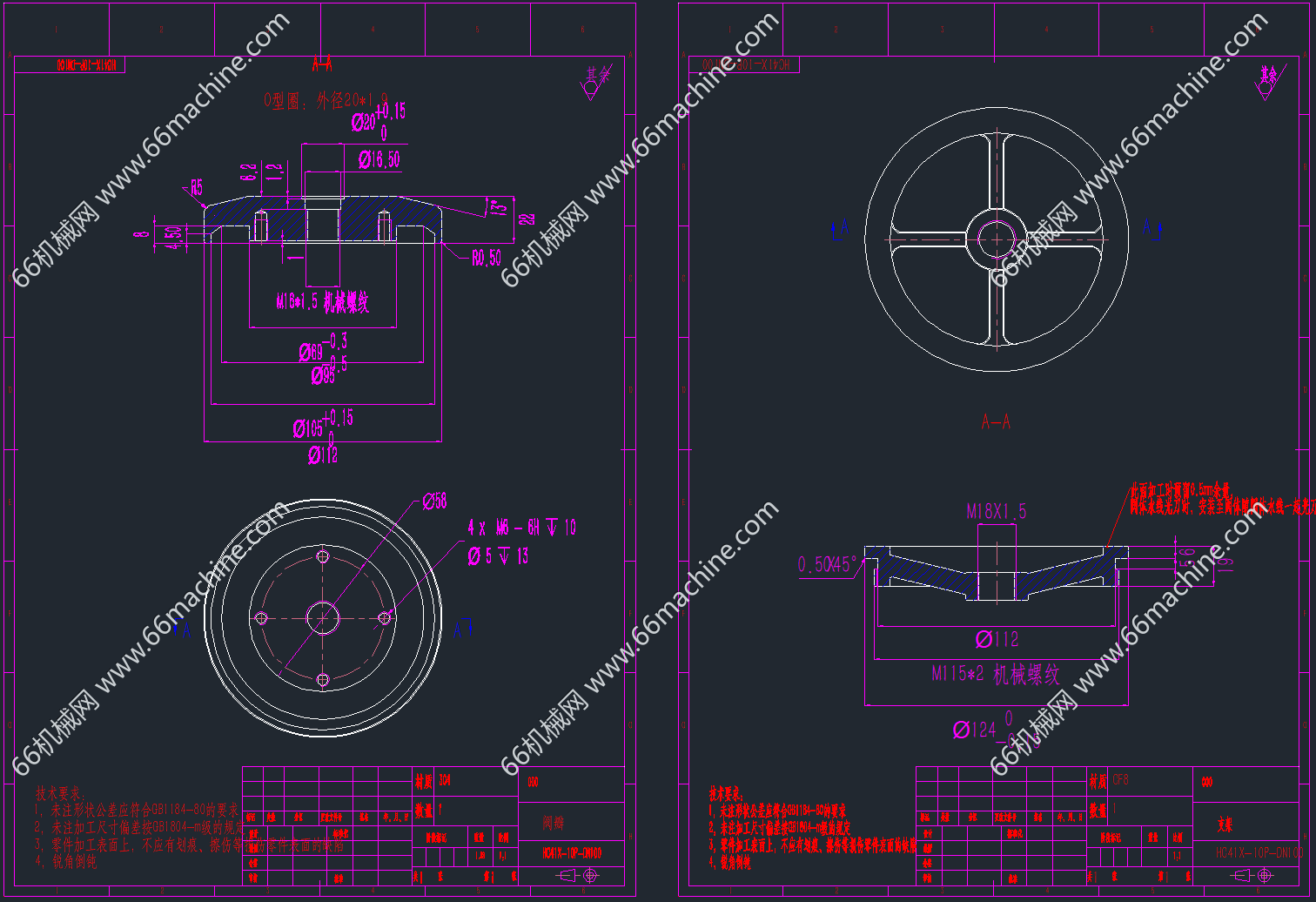

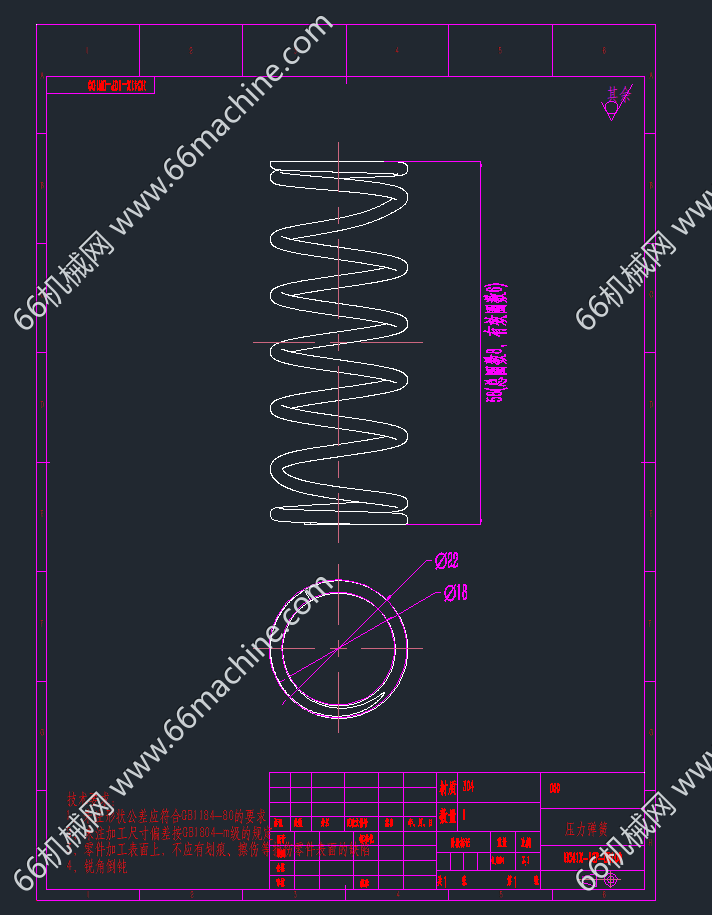

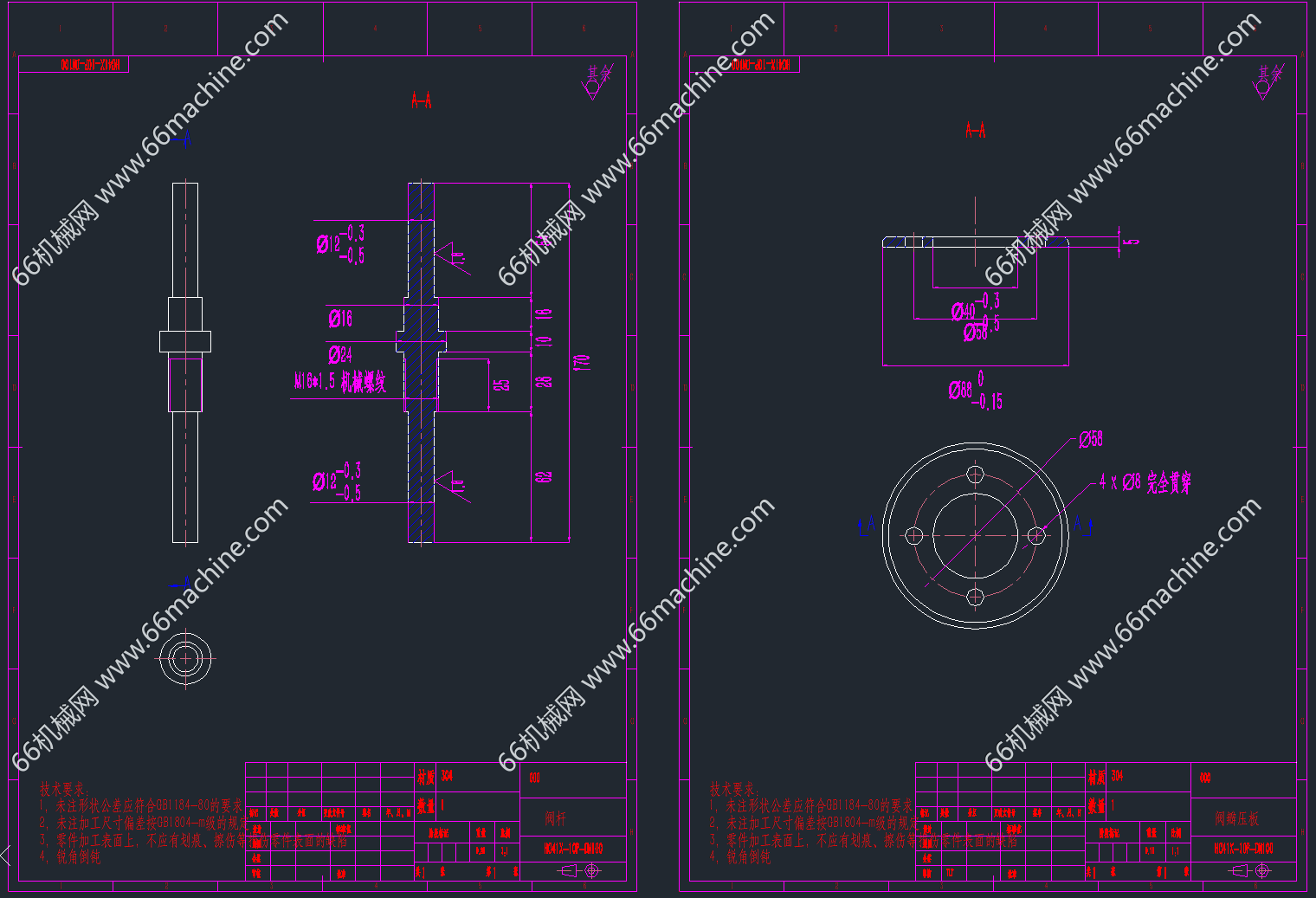

消声止回阀（HC41X-10P-DN100）为弹簧升降式单向阀门，常安装于水泵出口，依靠介质压力与内置弹簧实现阀瓣自动启闭，正向通水，停机时弹簧快速驱动阀瓣闭合阻断介质回流；阀瓣采用橡胶软密封，缩短关闭行程，消除金属撞击噪声，削弱停泵水锤效应，可水平或垂直安装，适用于建筑给排水、暖通清水管路，保护水泵与管道系统。本资料包含3D及CAD加工图，仅供大家参考！
