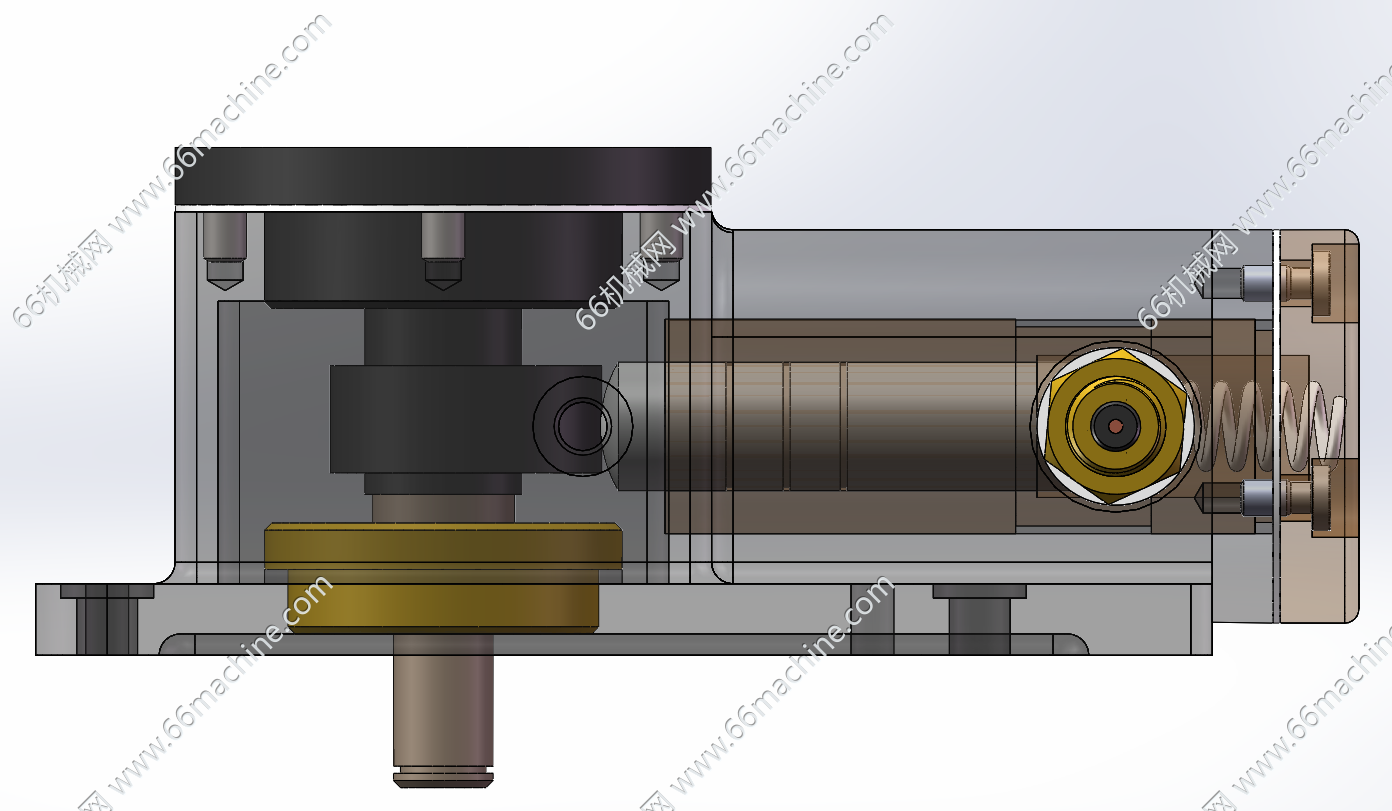

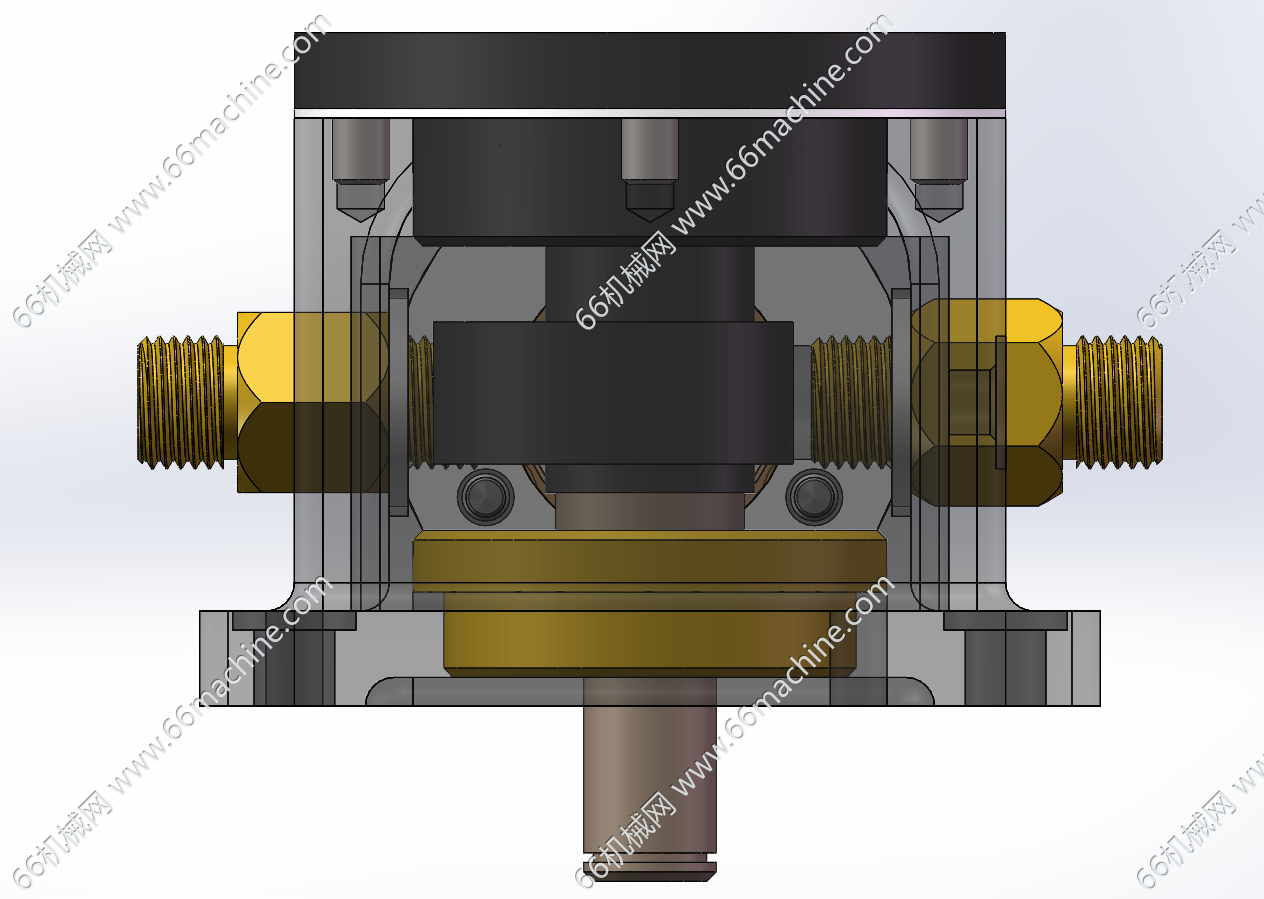

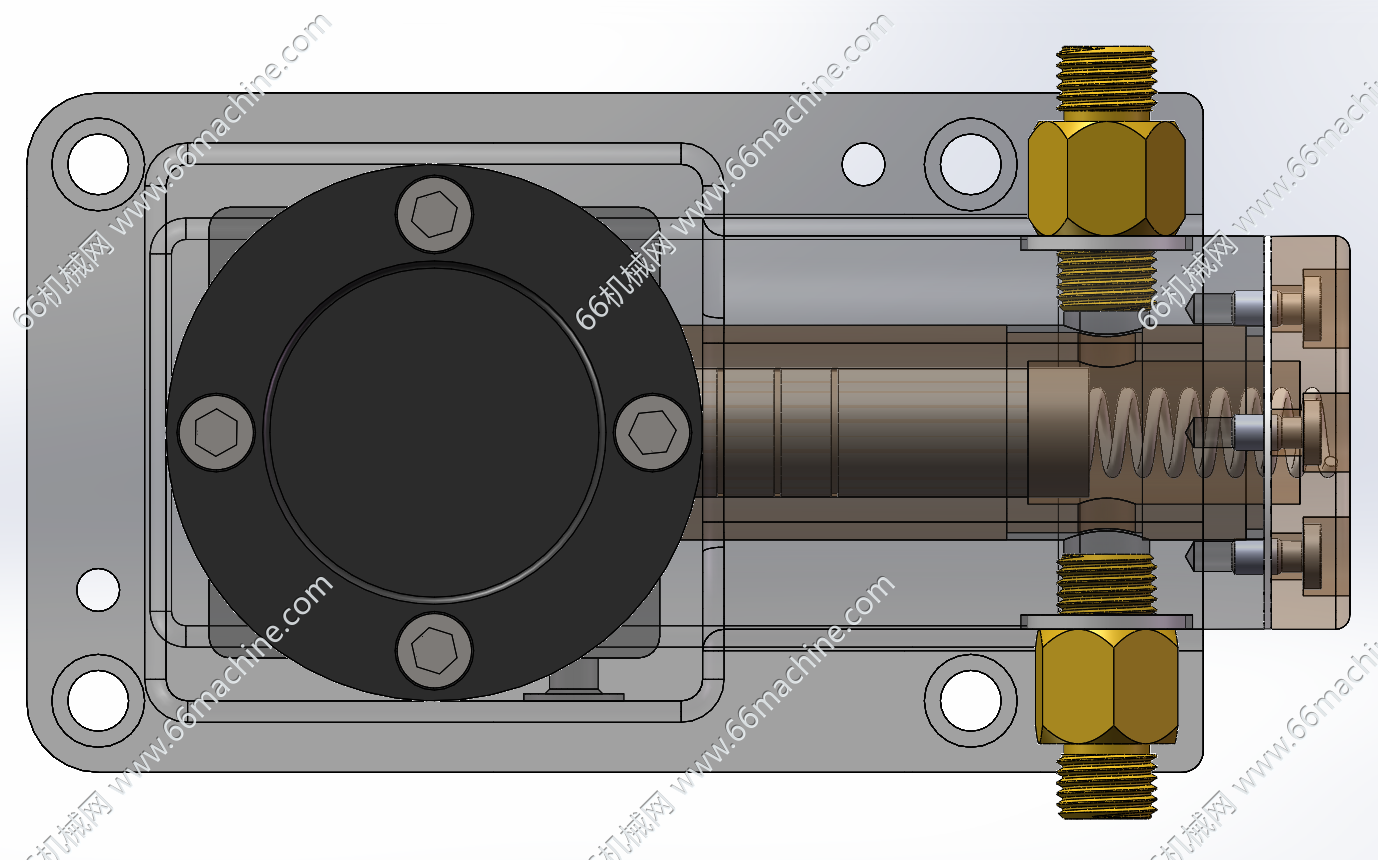

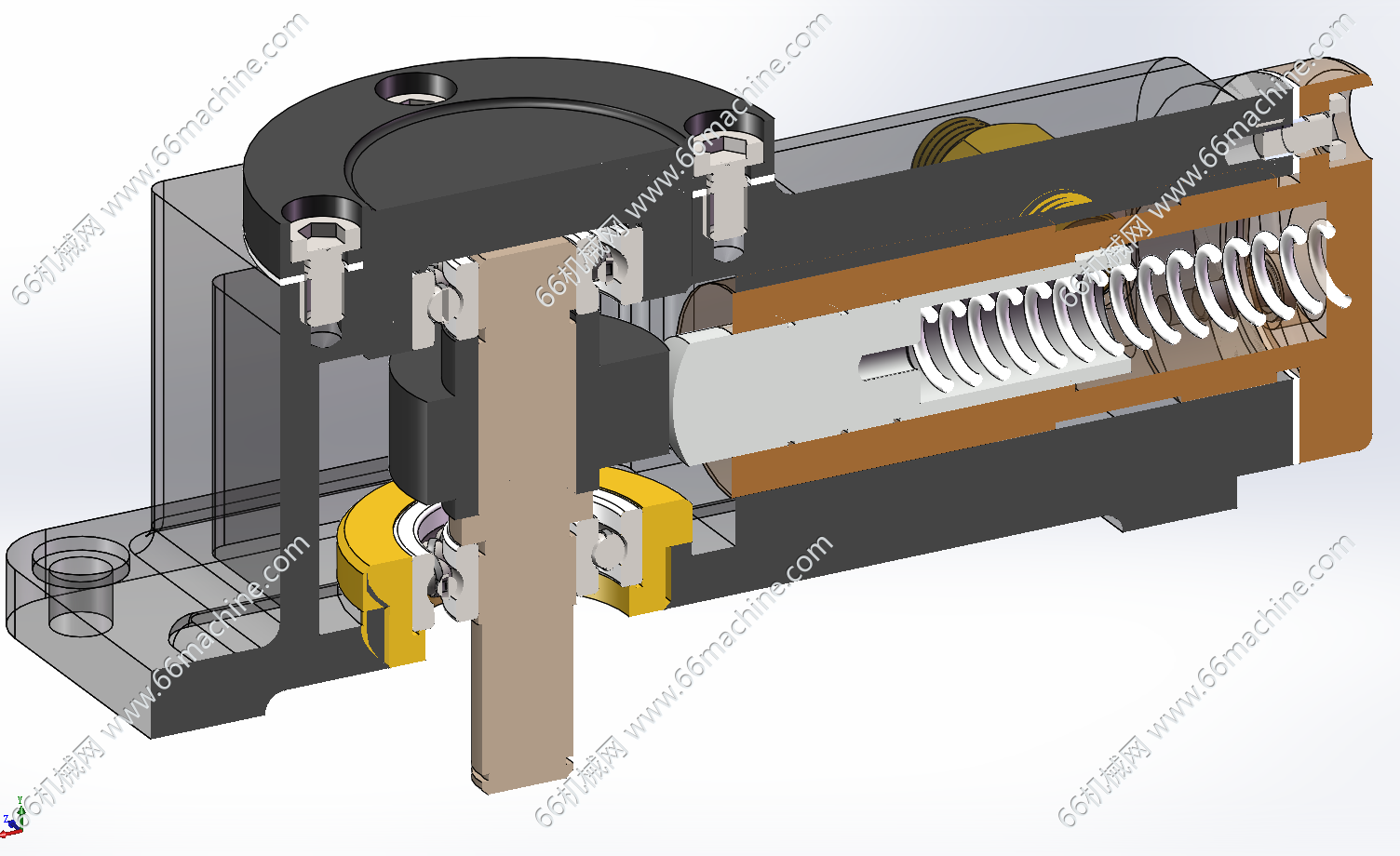

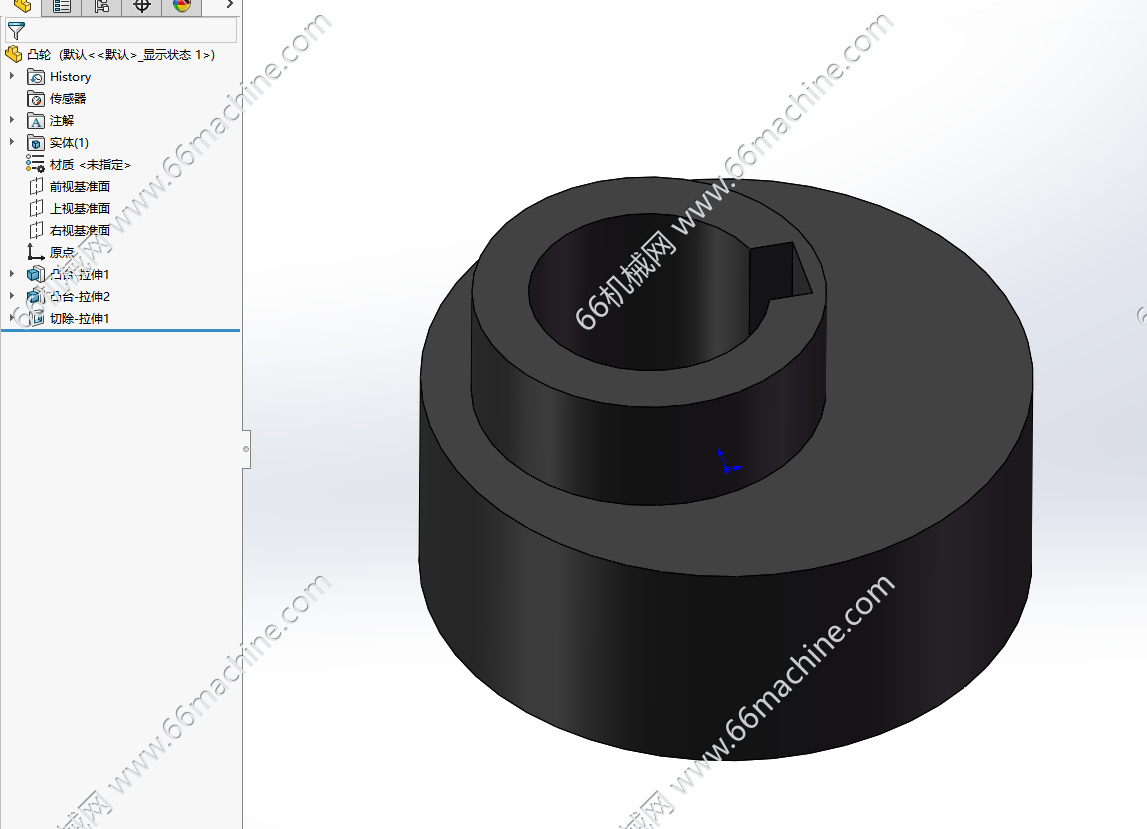

本模型为凸轮柱塞泵，原理：凸轮动作驱动柱塞在缸体里往复直线运动，改变密闭容腔容积，实现吸液—排液。吸液行程：柱塞向外拉出，缸内容积变大、形成负压，介质推开吸入阀进入泵腔，排出阀关闭；排液行程：柱塞向内推入，缸内容积变小、压力升高，吸入阀关闭，介质顶开排出阀向外输出。如此往复循环，连续输送液体。
