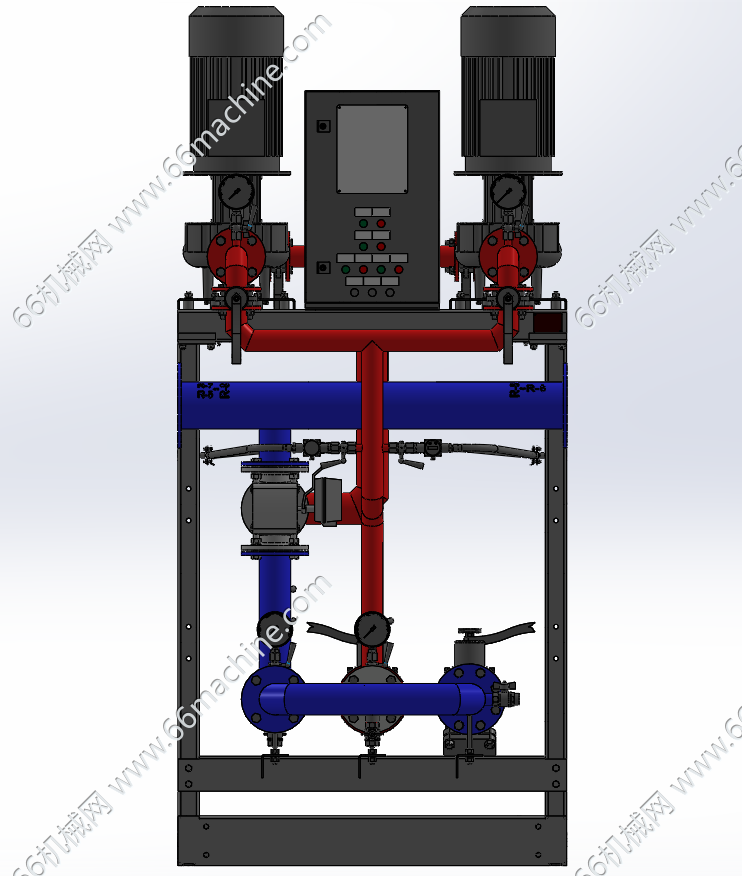

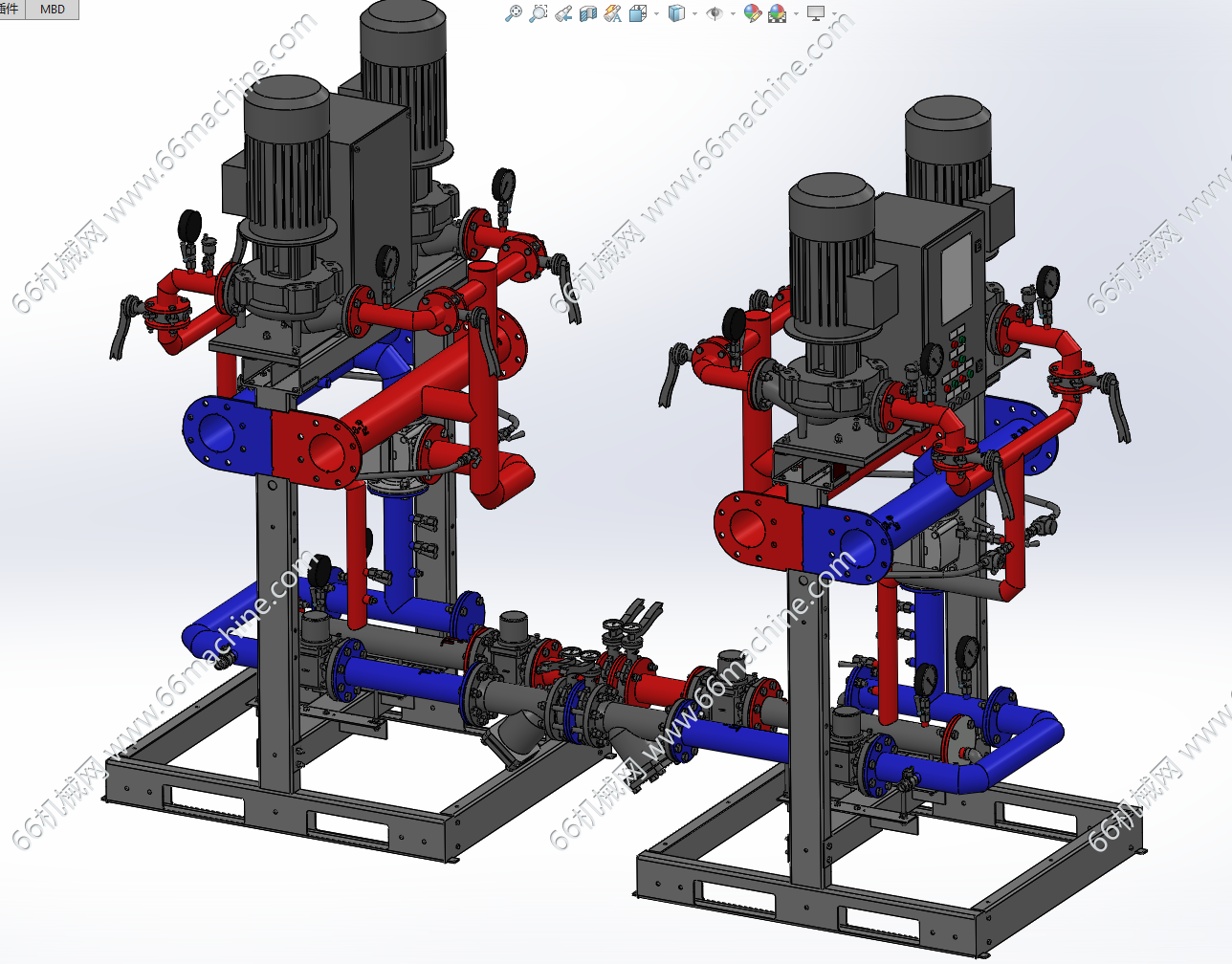

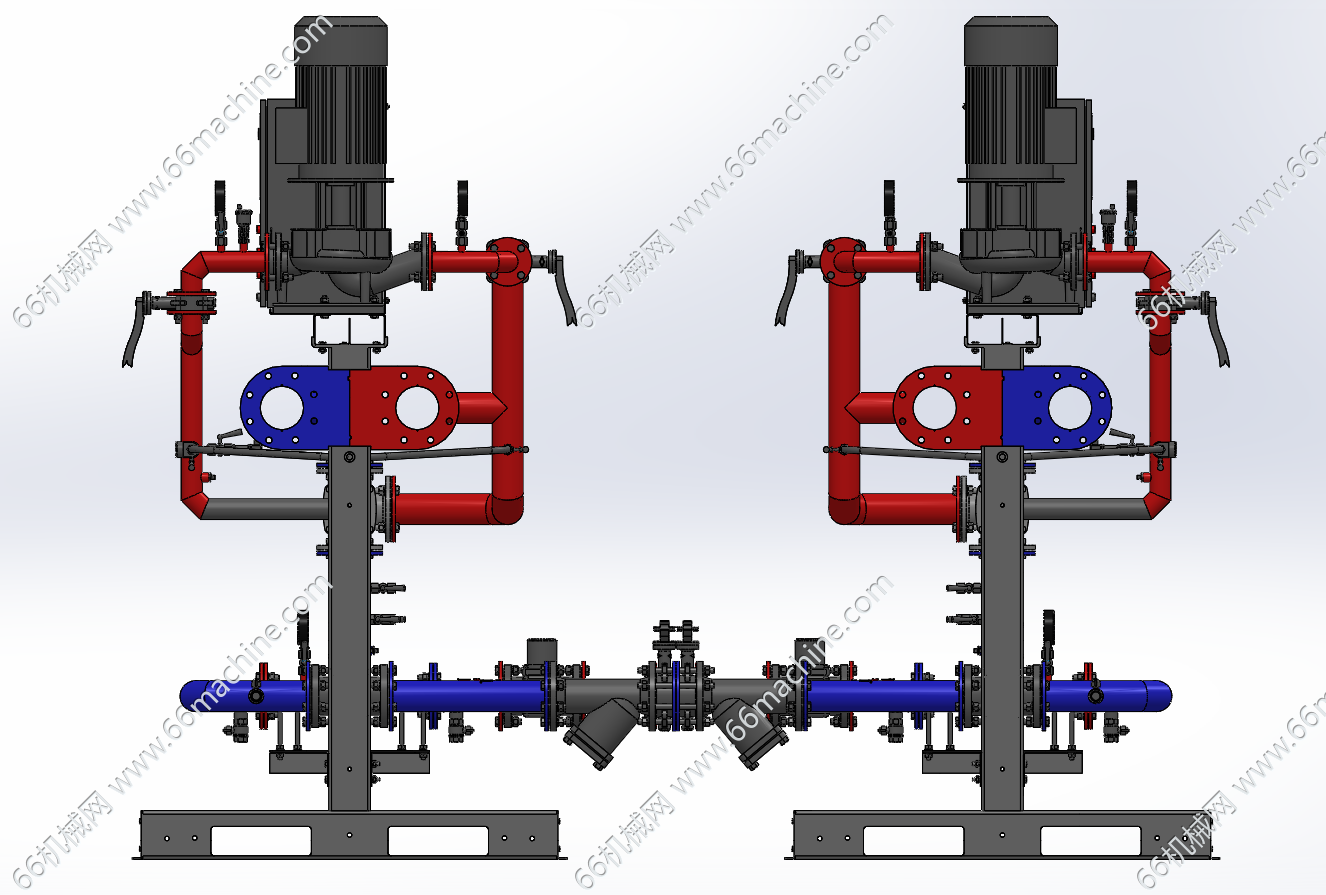

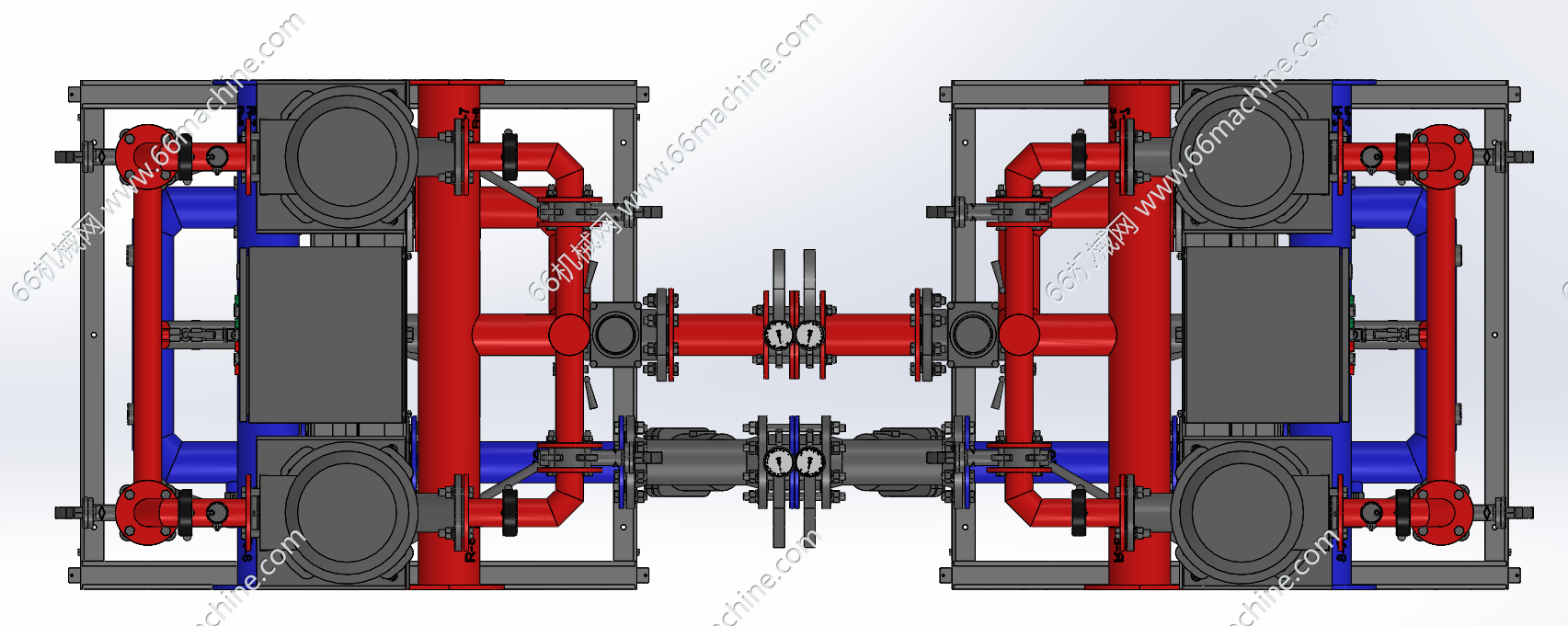

在大型化工厂的流体输送环节，该系统用于化工流体的稳定输送与控制。两组泵阀协同工作，通过红蓝管道和各类阀门实现流体的增压、分流与通断控制，双组设计保障了系统的冗余性，即使一组出现故障，另一组仍能维持流体输送，确保化工生产的连续性与安全性。
机械狗
图纸ID: 315092070396206468
图纸格式：stp
图纸版本：其它模型软件
文件大小：5.69MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
