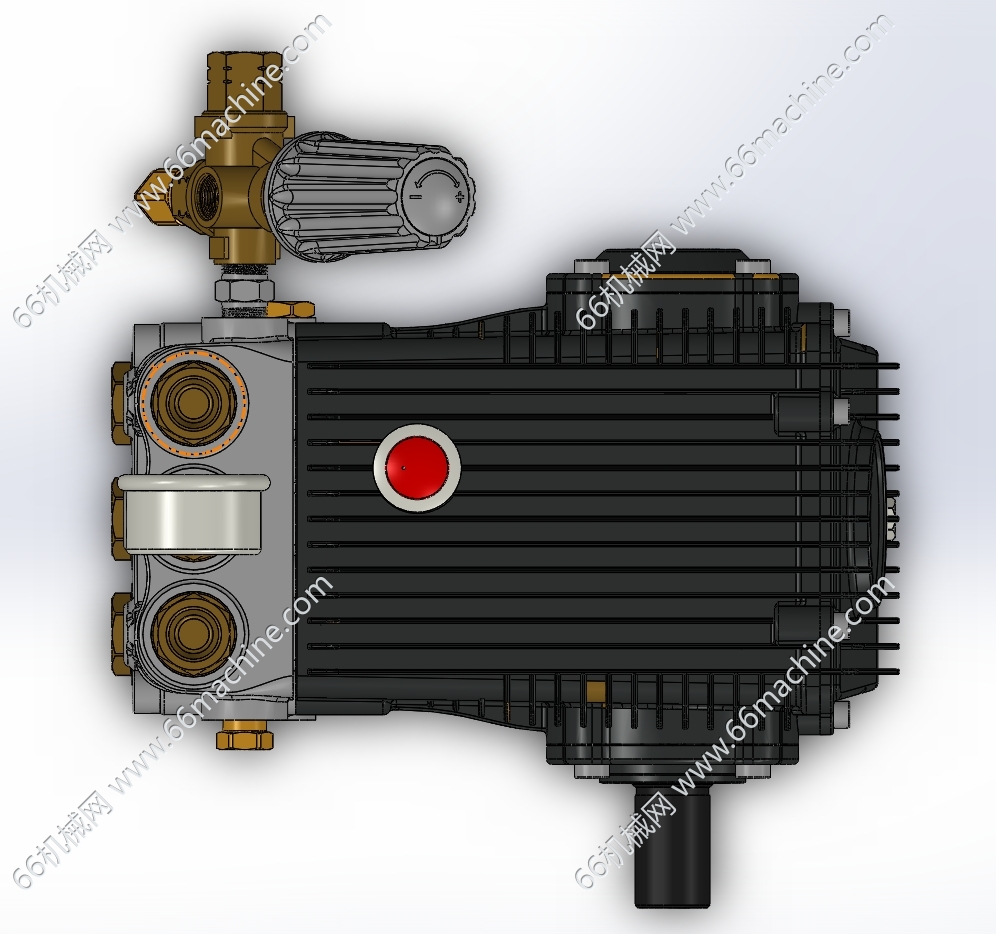

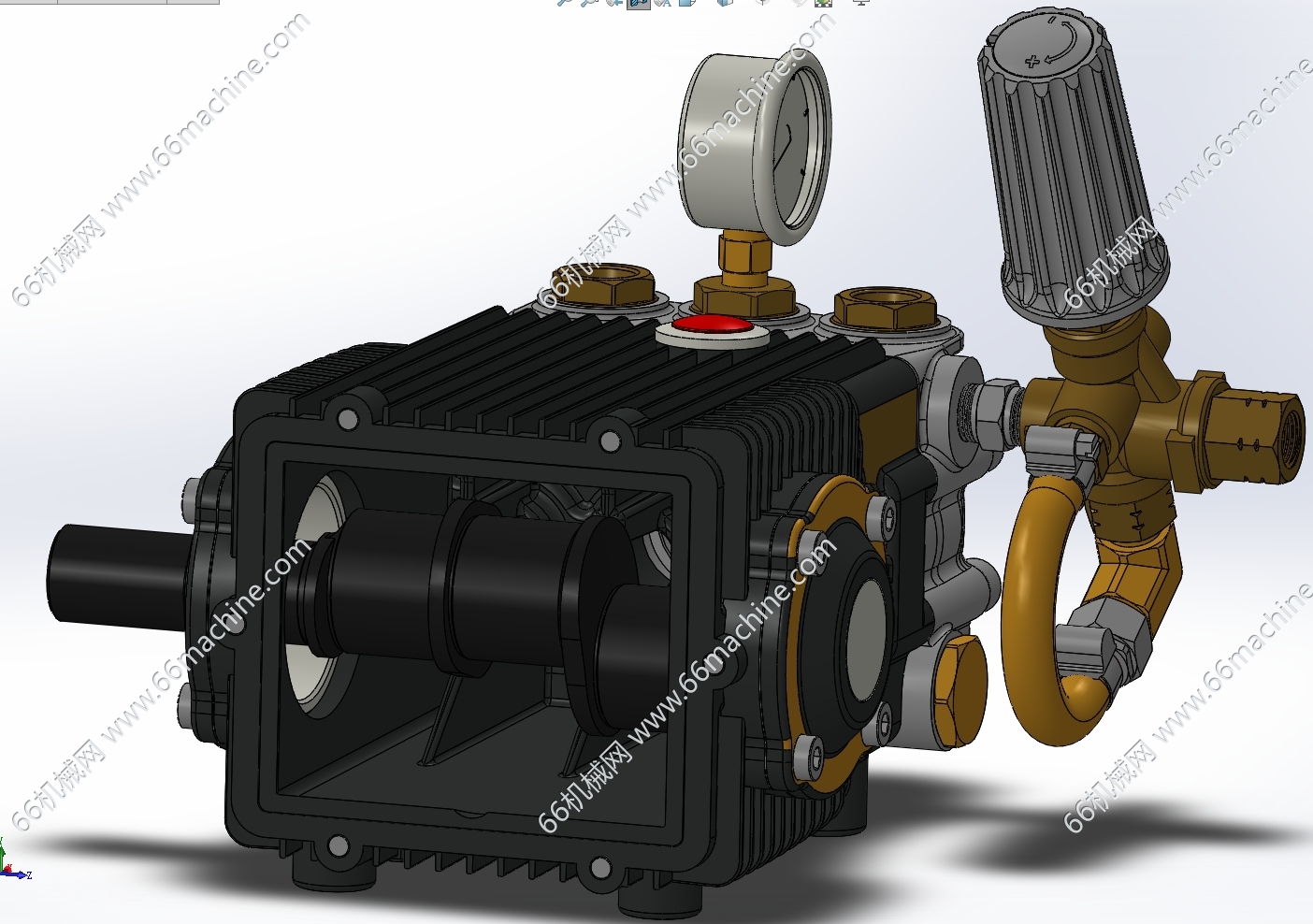

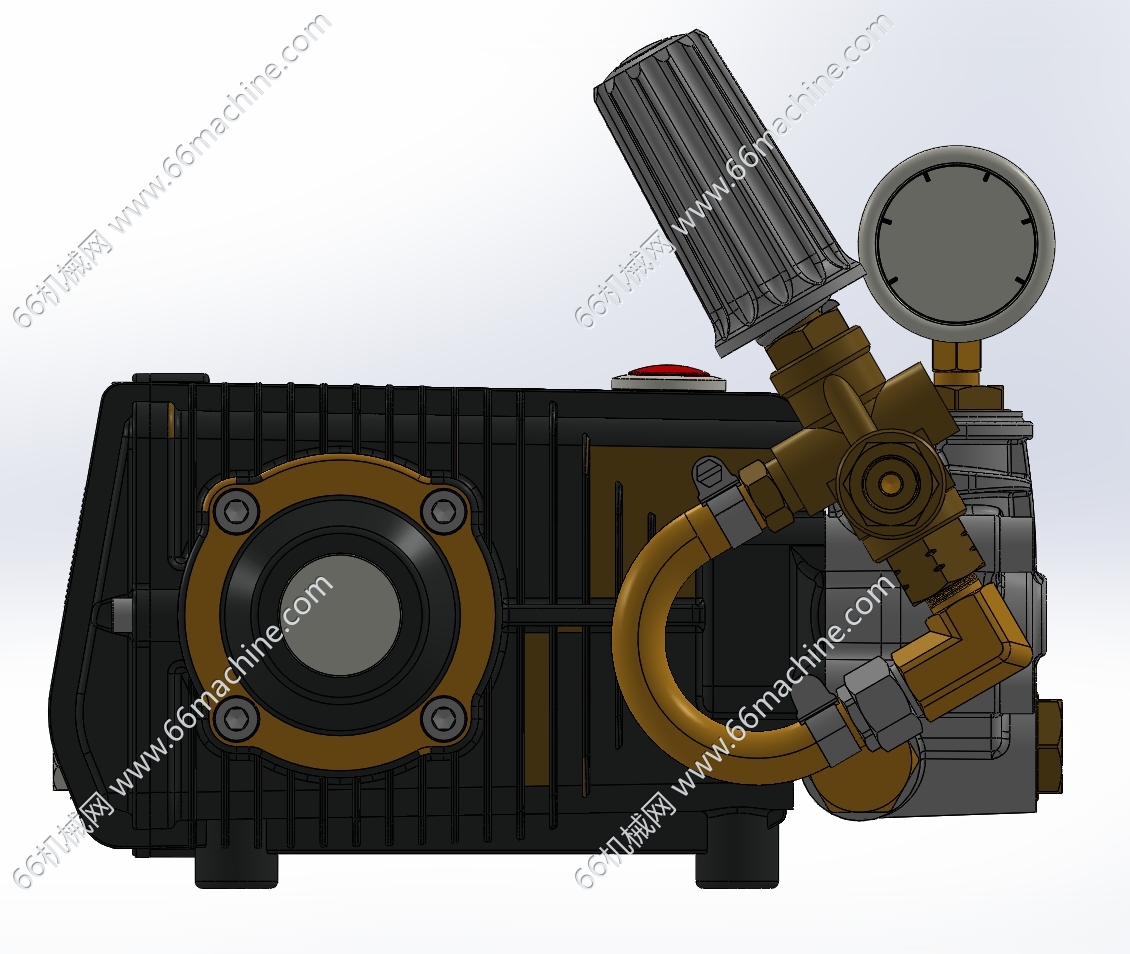

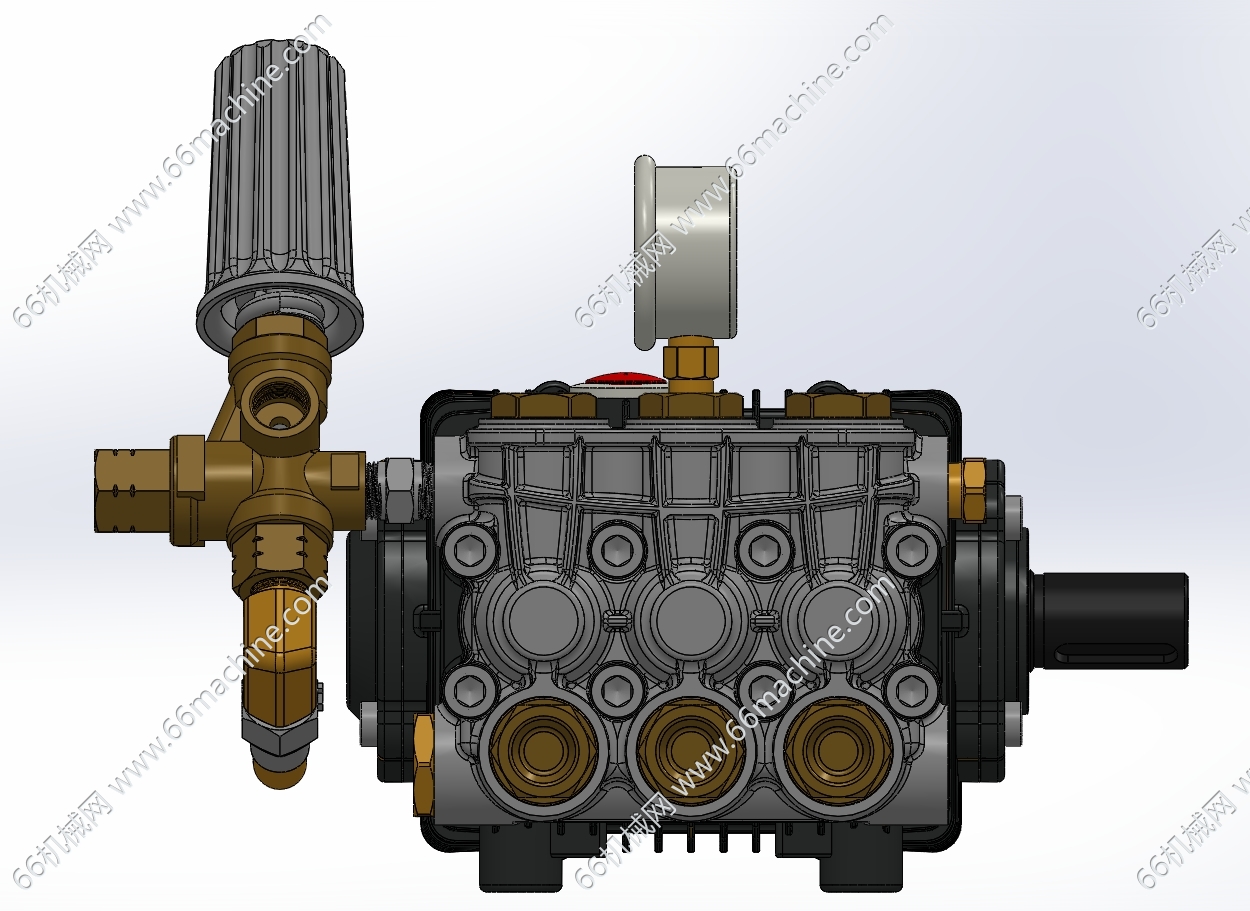

高压水泵模型

发布时间:2025-05-30
图纸描述

高压水泵的核心结构由动力传输系统、增压组件和密封装置三部分组成。其核心部件叶轮通过高速旋转产生离心力,将水流加速后压入螺旋形泵壳,形成高压水流输出。驱动端采用曲轴连杆机构带动柱塞往复运动,配合单向阀组实现持续增压。

    从事机械设计多年!
    获推荐作品 89
    图纸参数

    图纸ID: 259721482006042763

    图纸格式:x_t

    图纸版本:其它模型软件

    文件大小:11.71MB

    所需积分:25机械币

    可否编辑: 可进行编辑,不包含参数

    关注人数:0
