基于CCD视觉引导的SMT在线自动贴标机（贴片机）
发布时间：2026-10-08
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

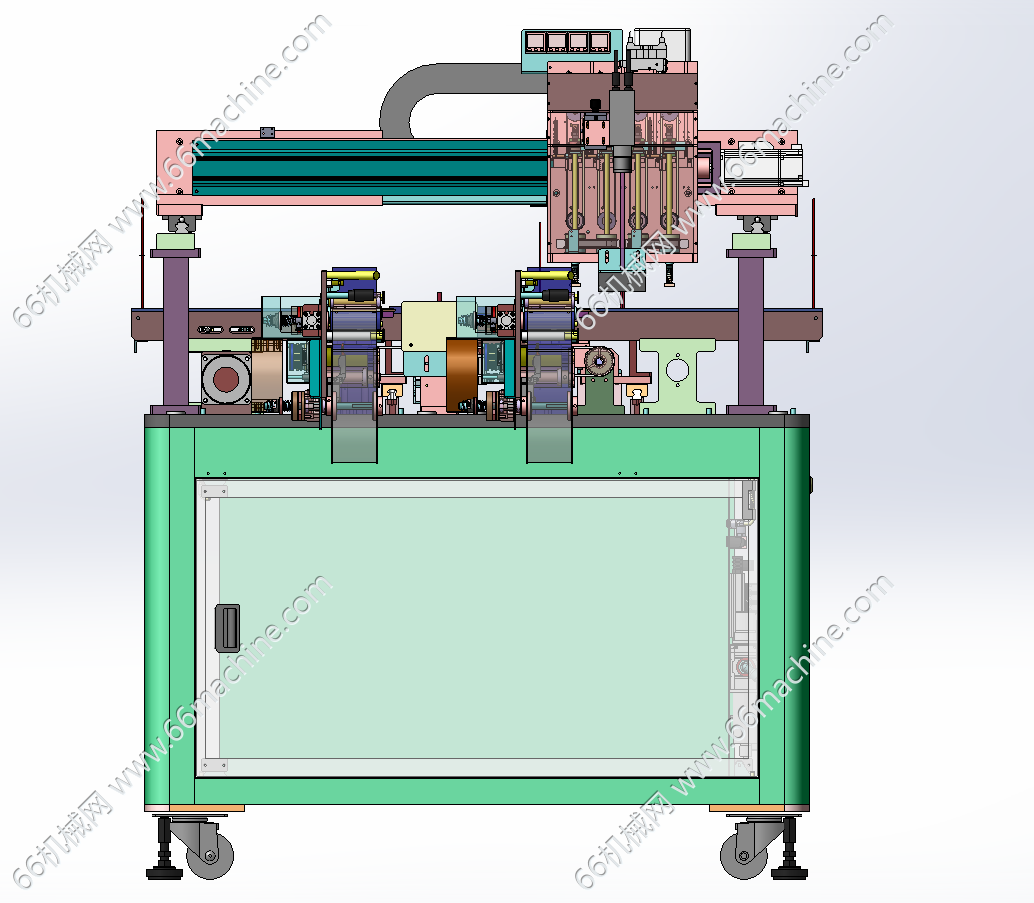

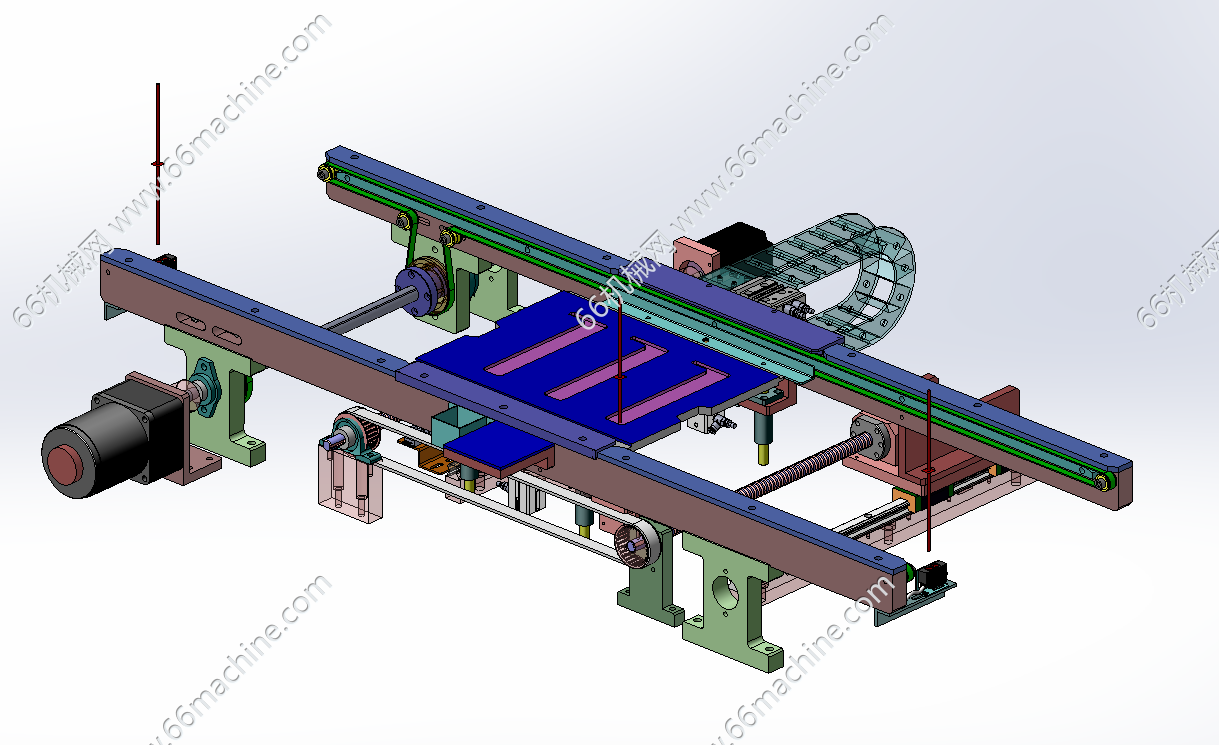

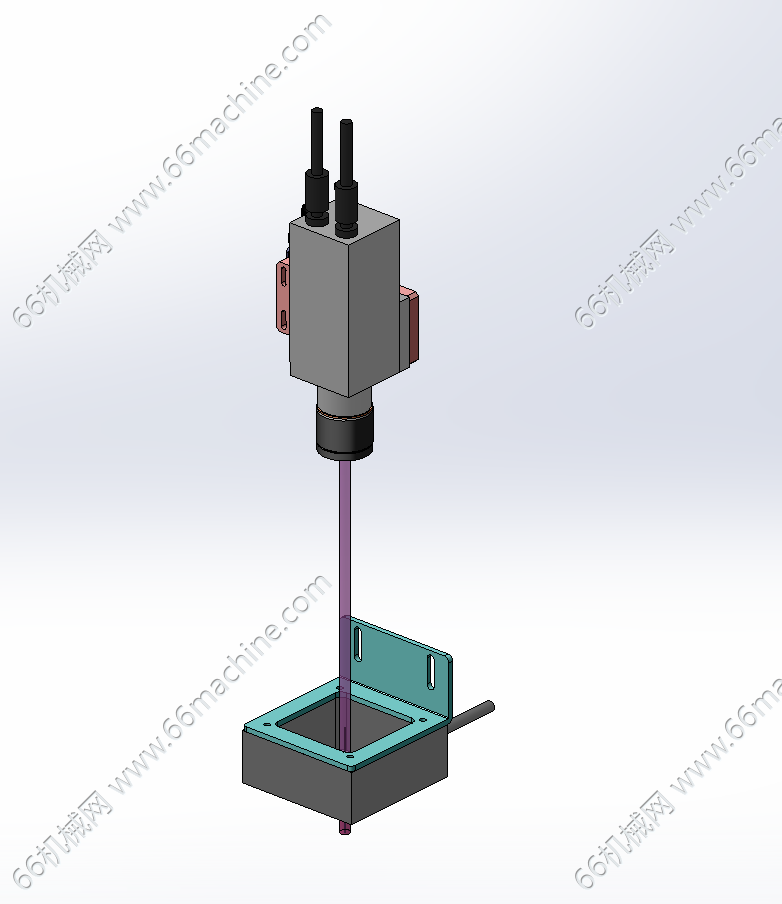

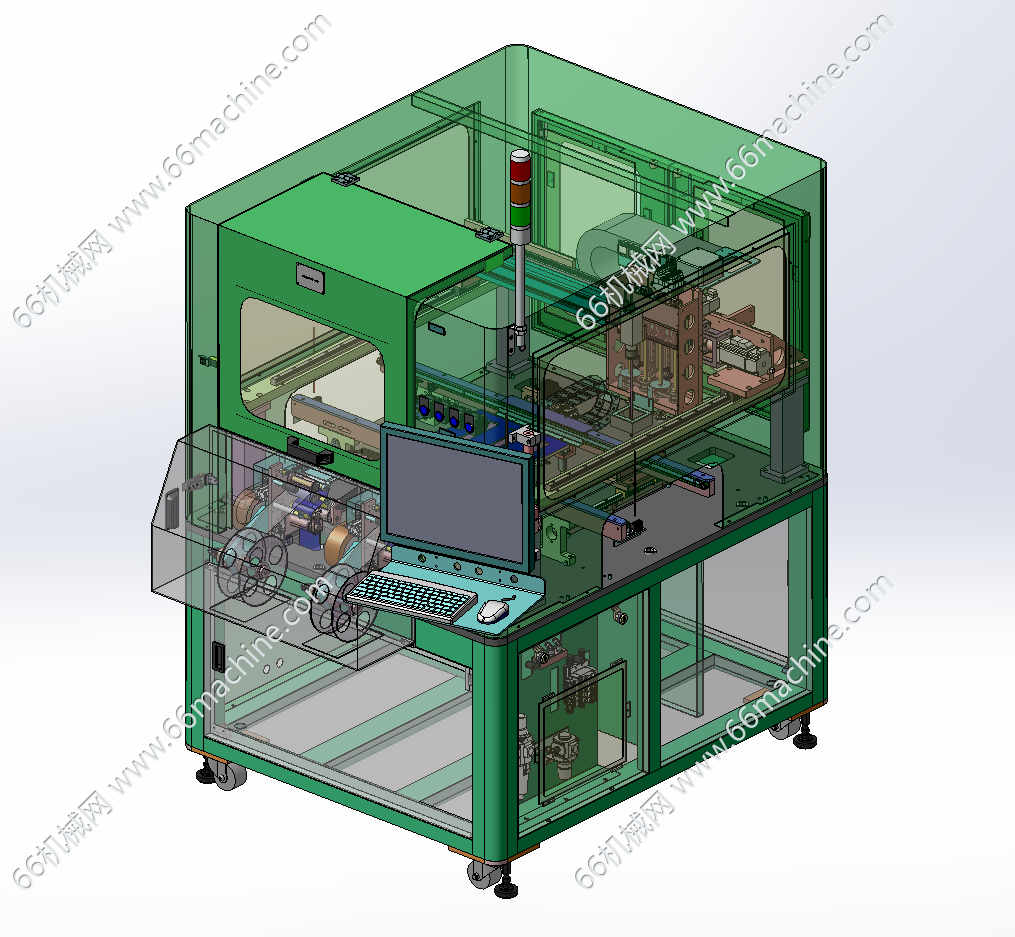

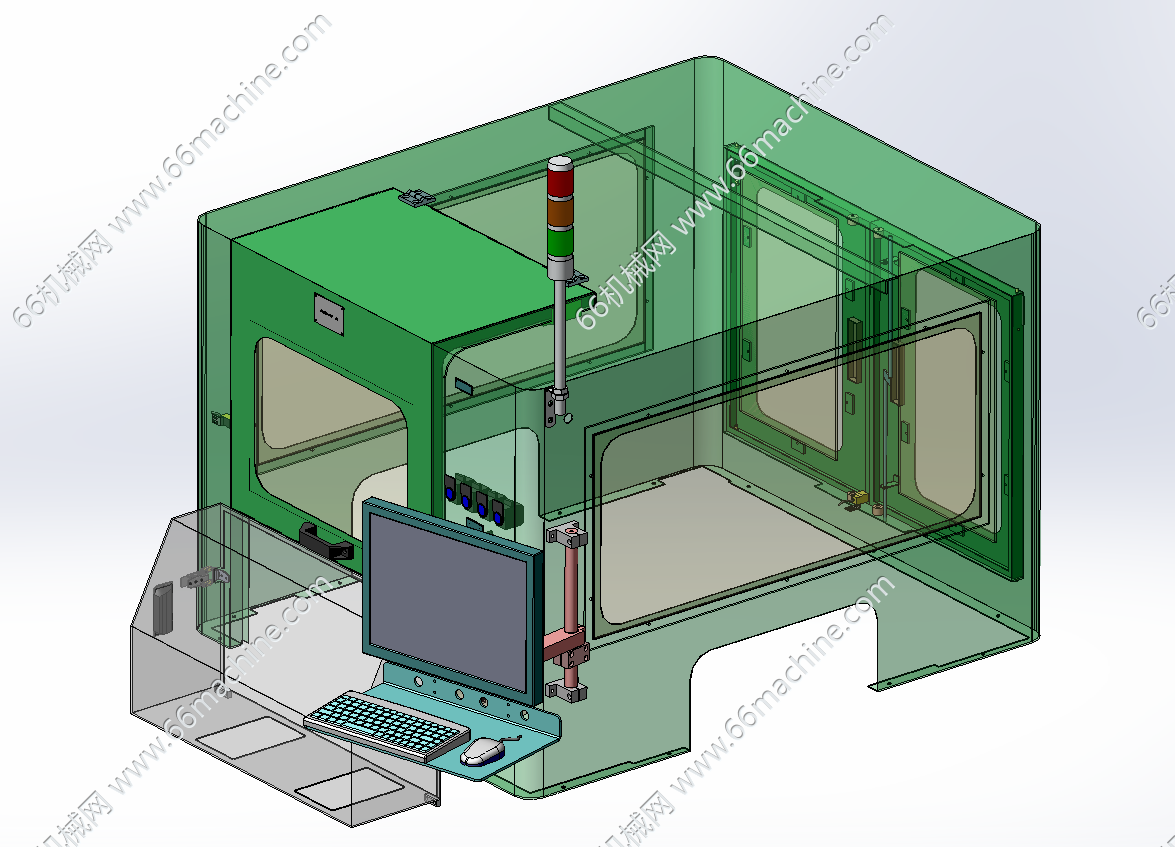

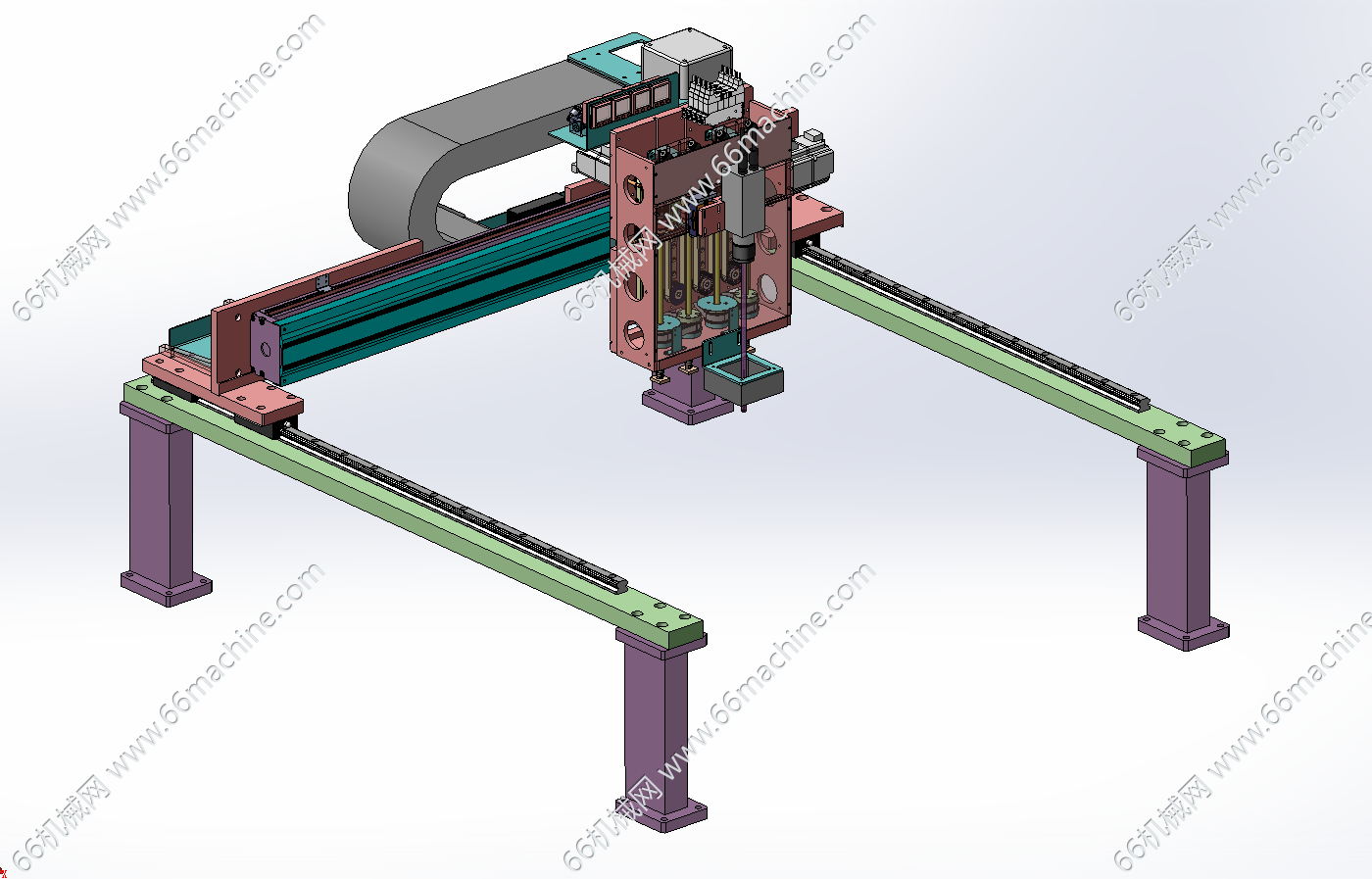

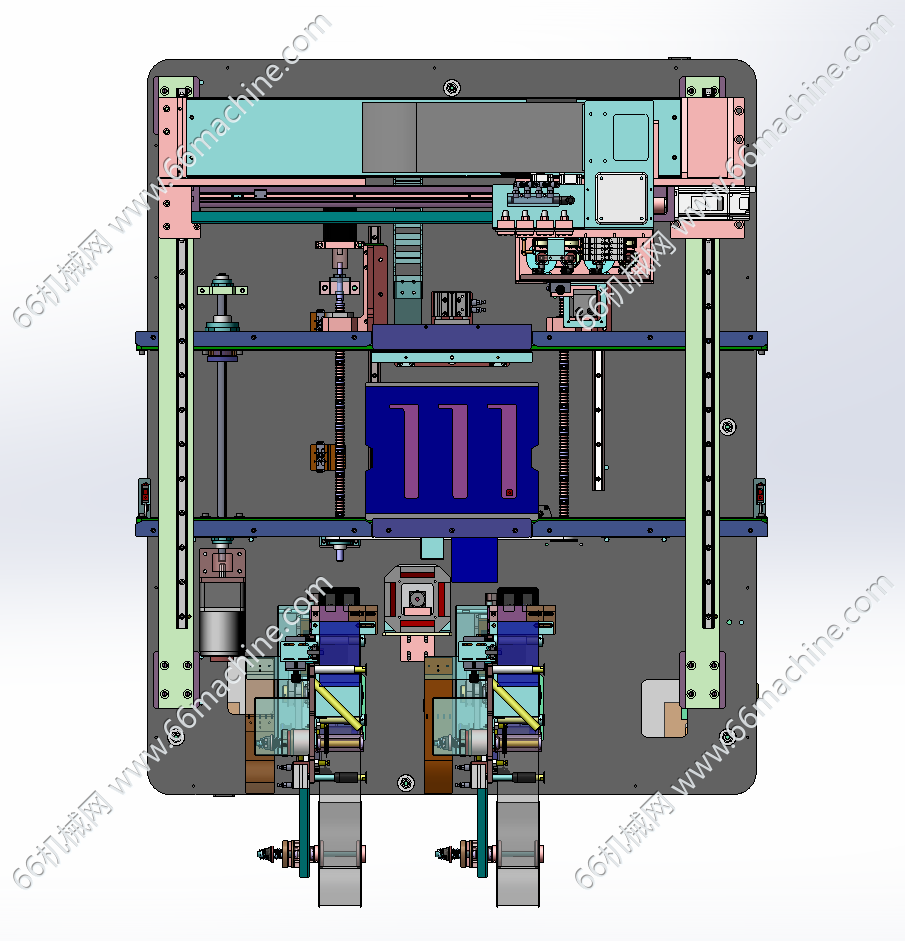

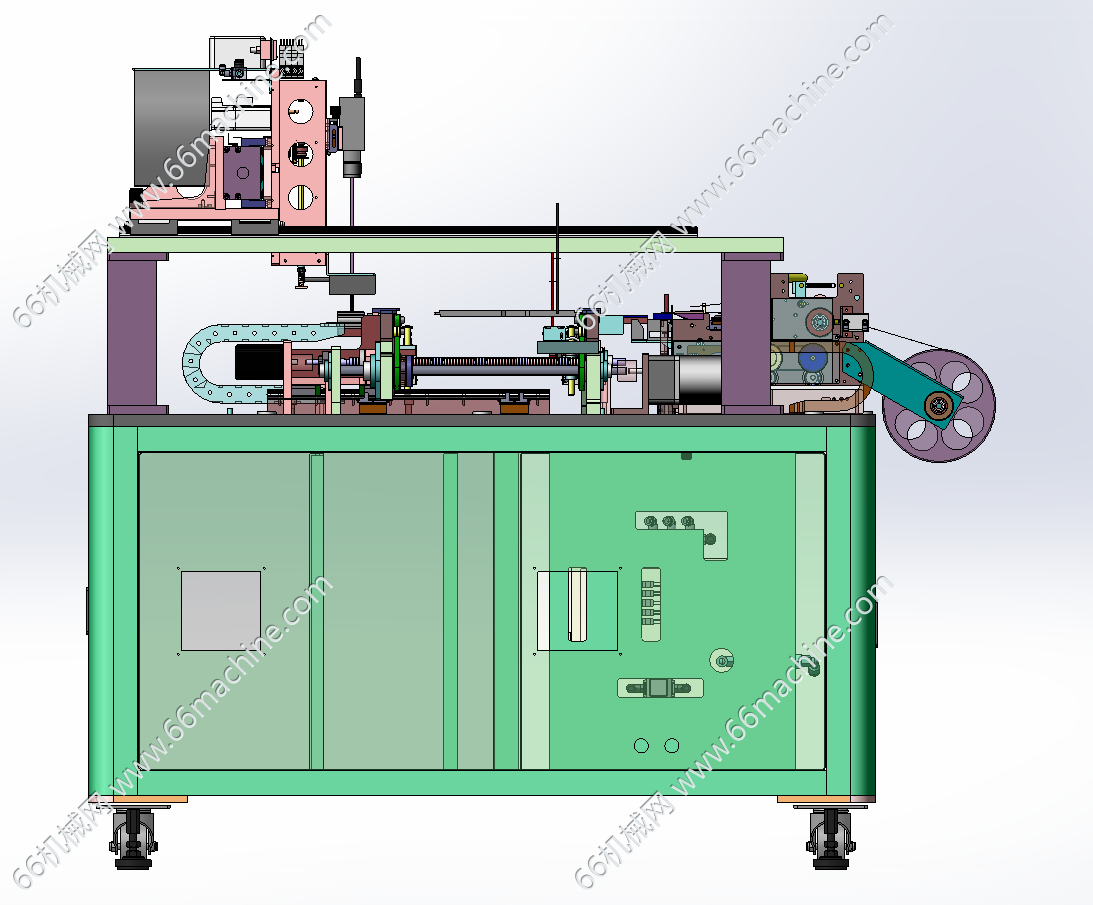

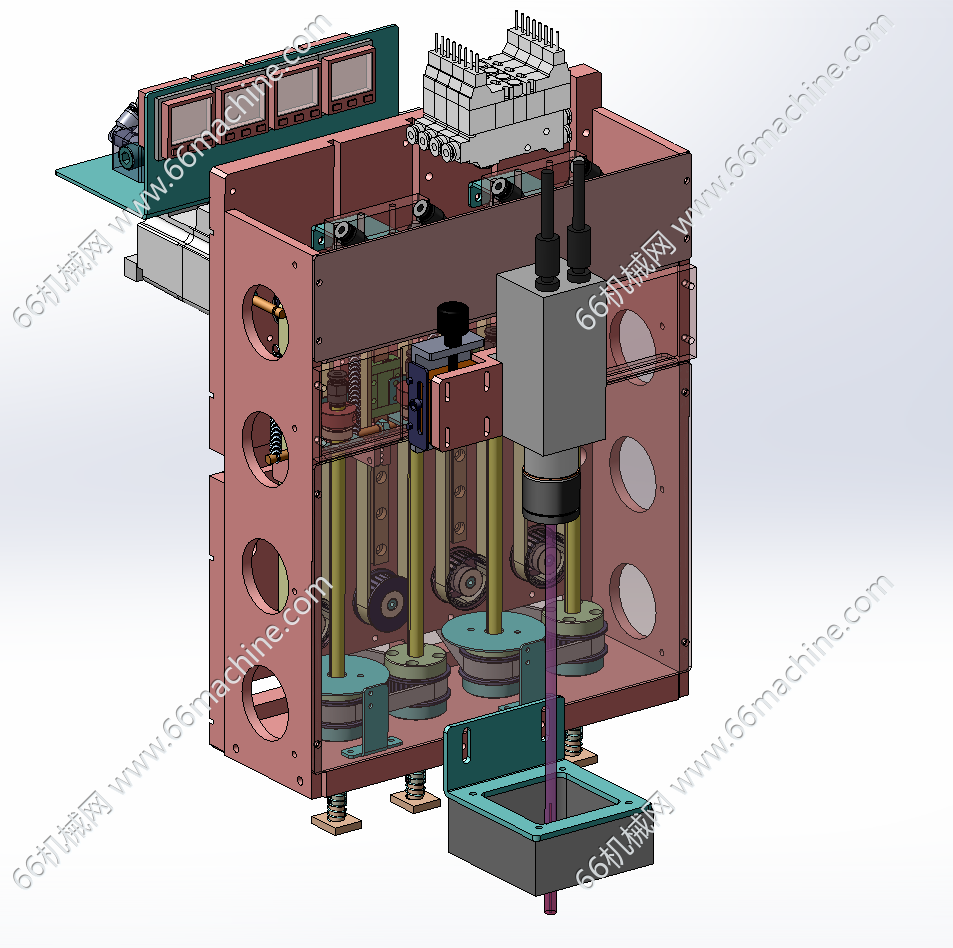

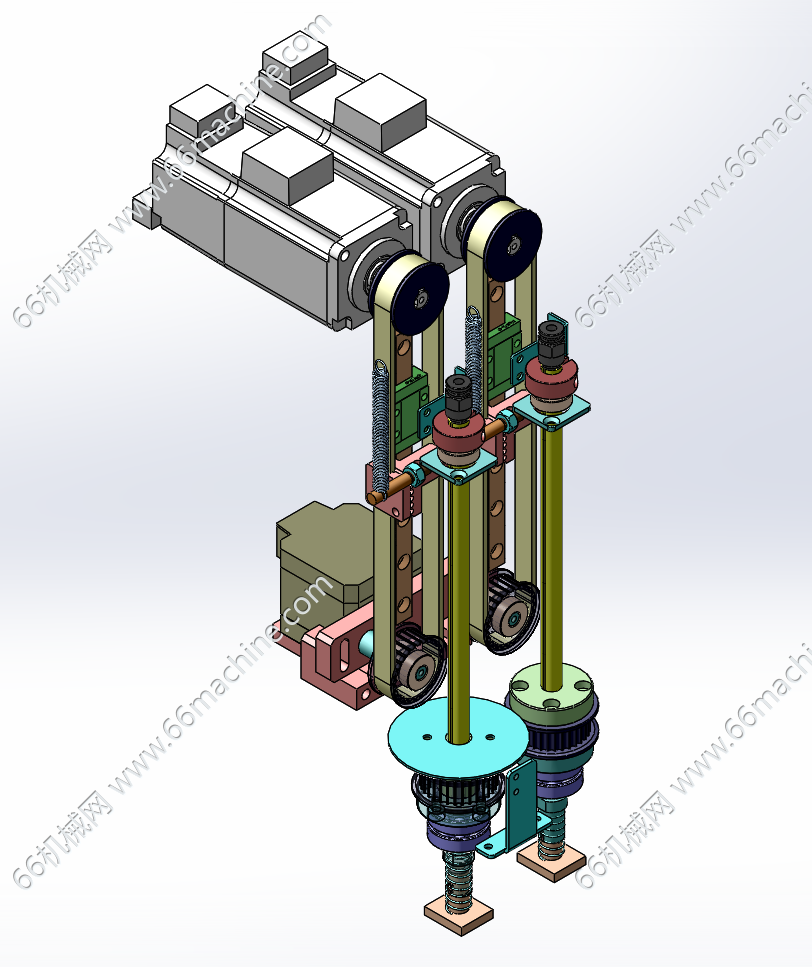

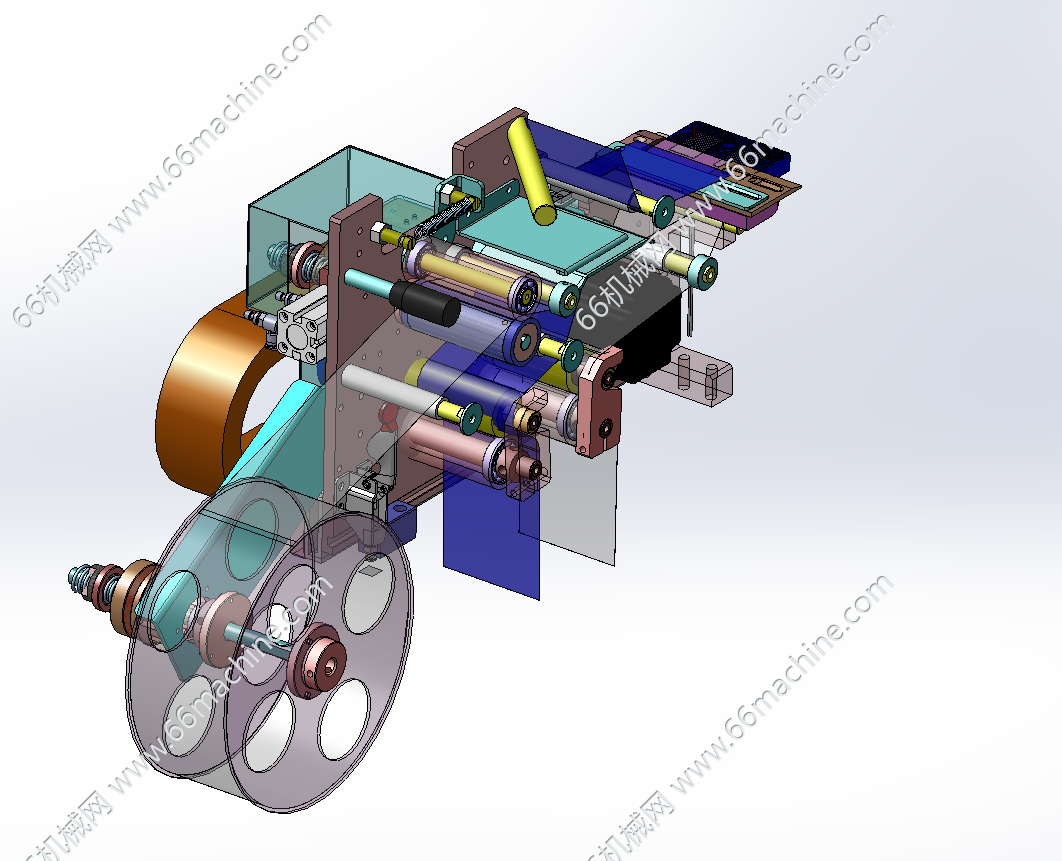

该模型为基于CCD视觉引导的SMT在线自动贴标机（贴片机），主要由下机架、机罩、XY取标贴标机构、4头取标机构、飞达供标、间距可调节输送线、CCD视觉相机等组成；设备依靠飞达连续供给标签，输送线输送待贴工件，CCD 视觉完成定位校正，四头取标机构配合XY运动模组实现多标签同步拾取与精准贴附，可适配不同规格工件，用于PCB、电子元器件等产品的自动化贴标/贴片作业。
