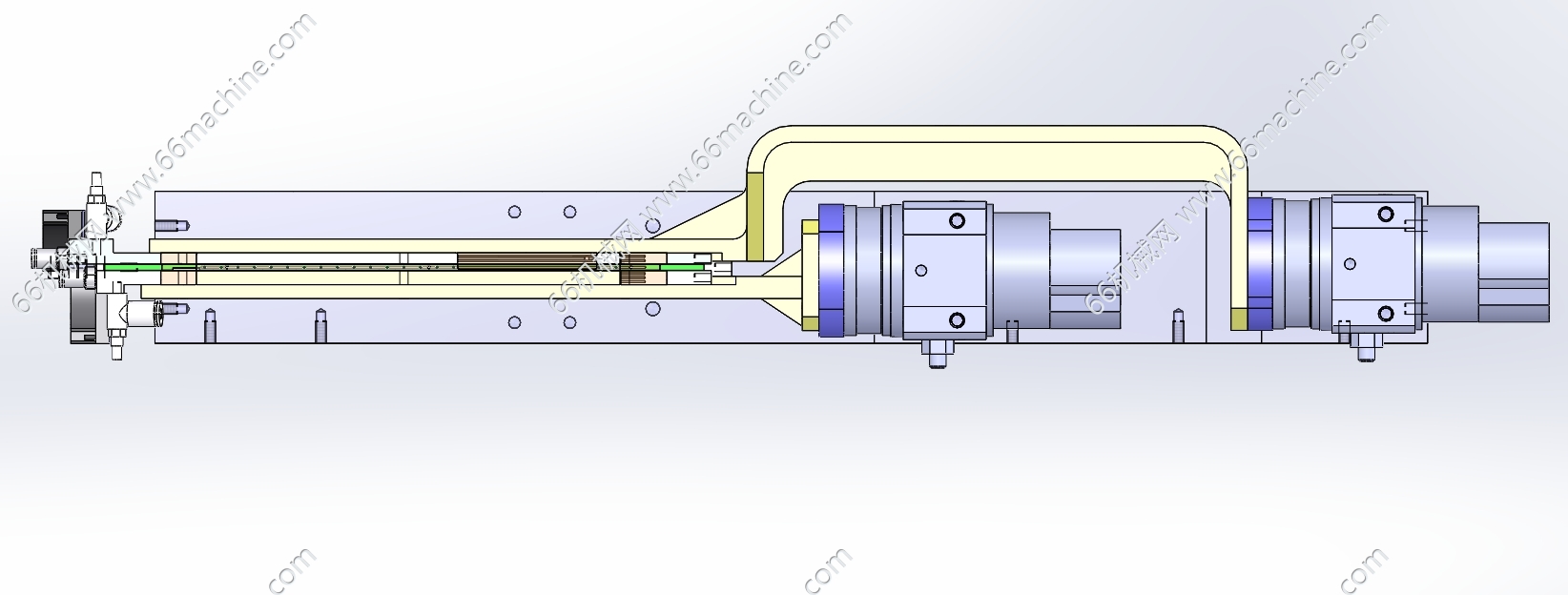

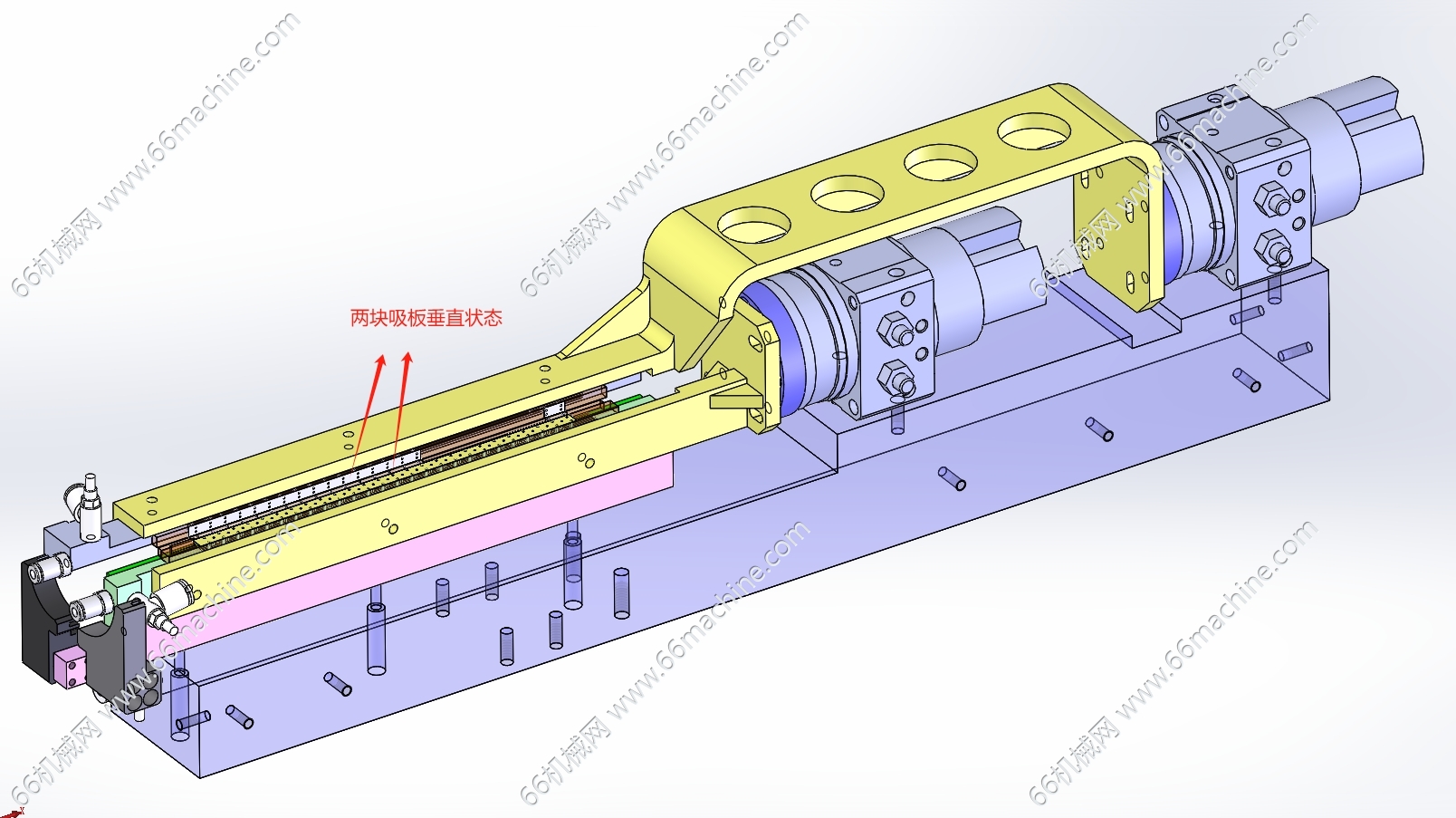

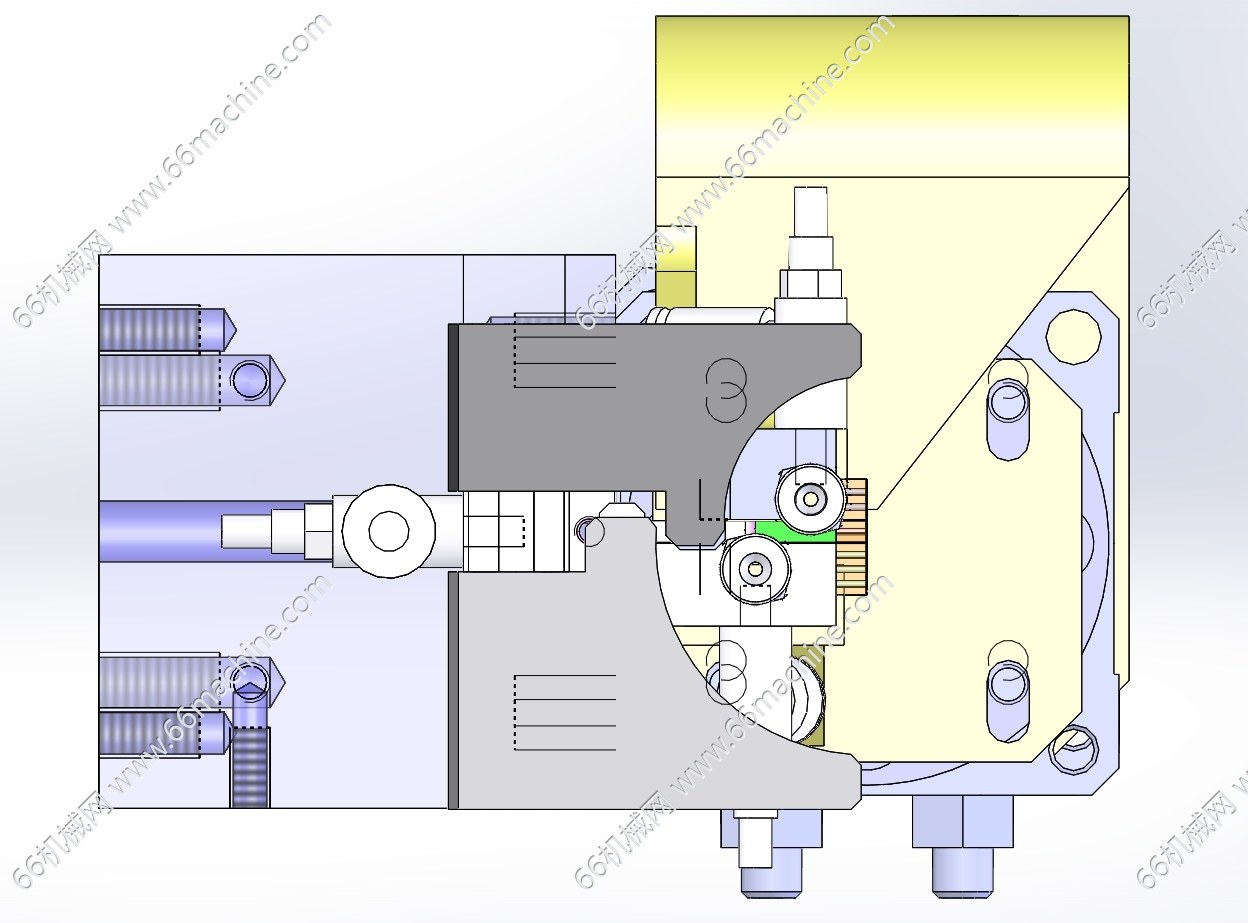

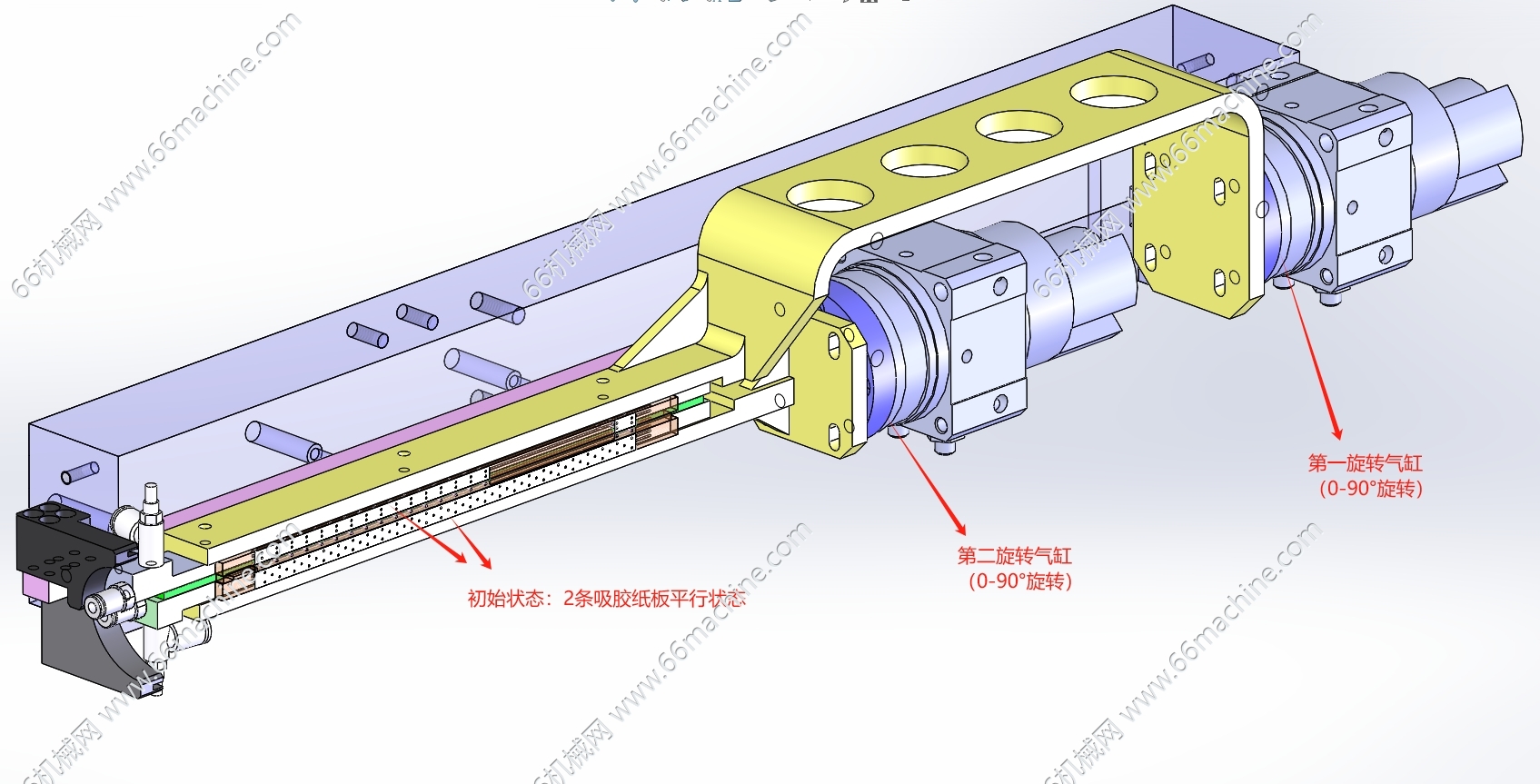

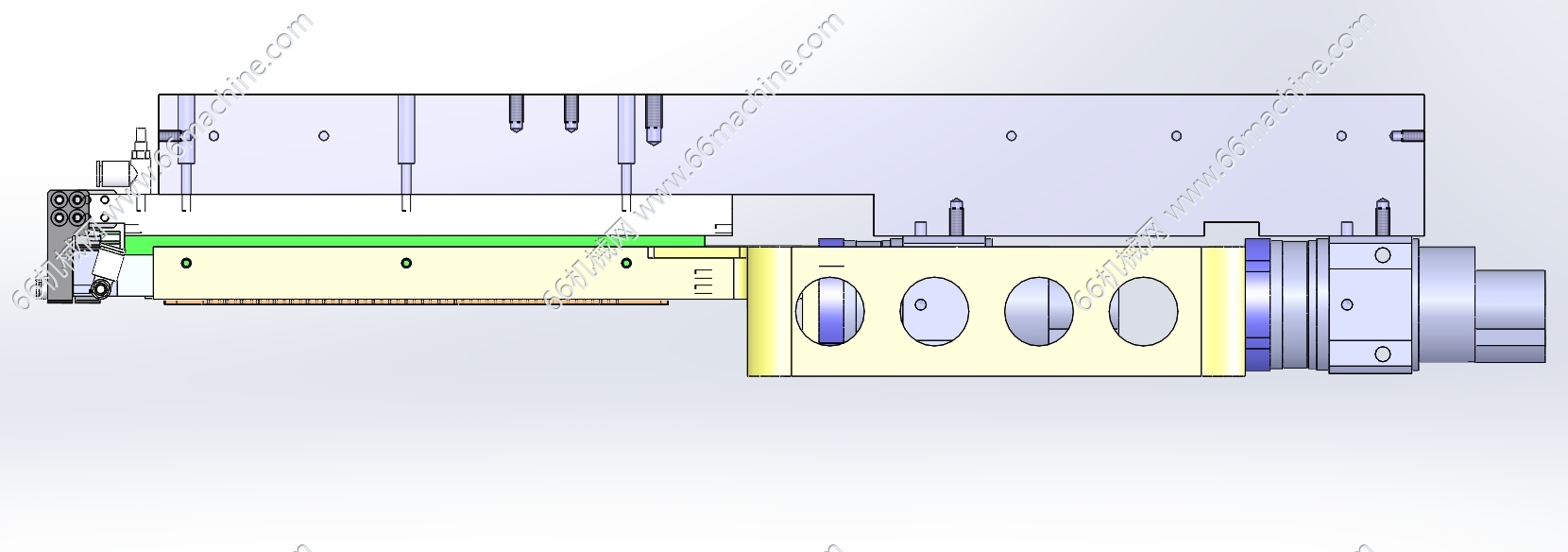

本模型为基于旋转气缸的垂直折角贴膜机构（贴胶机构），初始状态为两块吸板平行吸取正常出料膜材，再通过对应旋转气缸旋转一定角度（0-180°）以将膜材进行折弯，并进行弯角贴膜，该机构适用于0-180°弯角产品环境下的贴膜作业，结构比较独特，可供大家参考！
非标设计
图纸ID: 315092070396205208
图纸格式：SLDPRT、SLDASM
图纸版本：Solidworks2021
文件大小：3.19MB
所需积分：45机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
