液晶屏幕光学胶OCA贴合机
发布时间：2026-09-15
-
液晶屏幕光学胶OCA贴合机
-
-
-
-
-
-
-
图纸描述

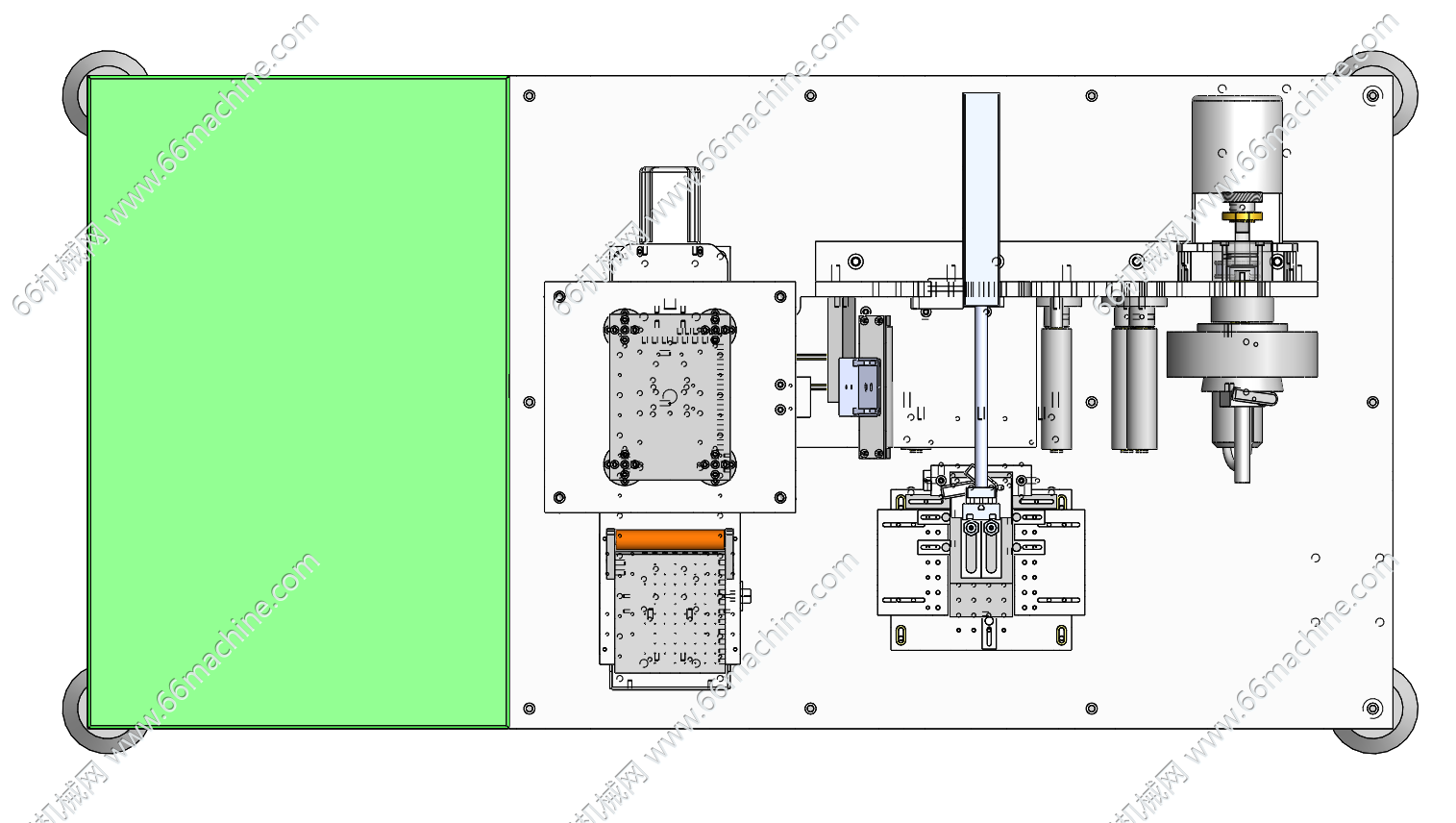

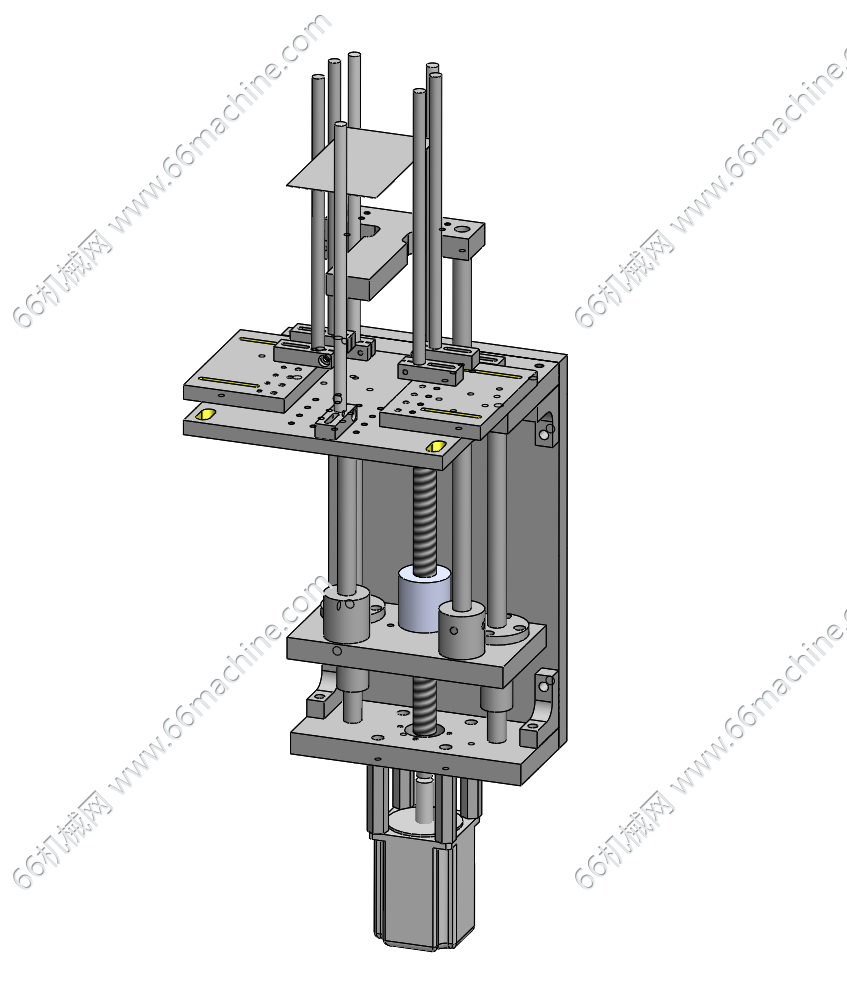

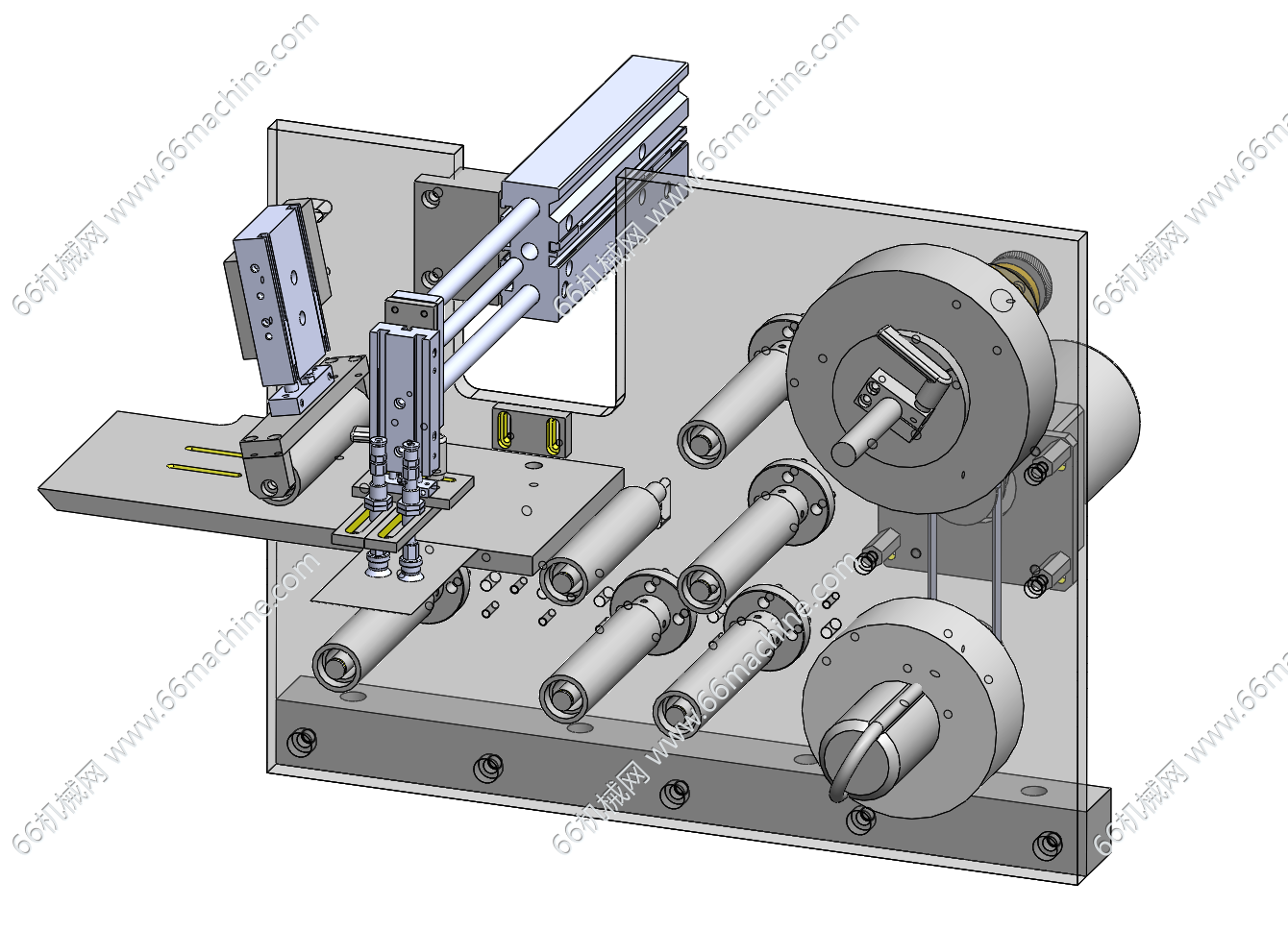

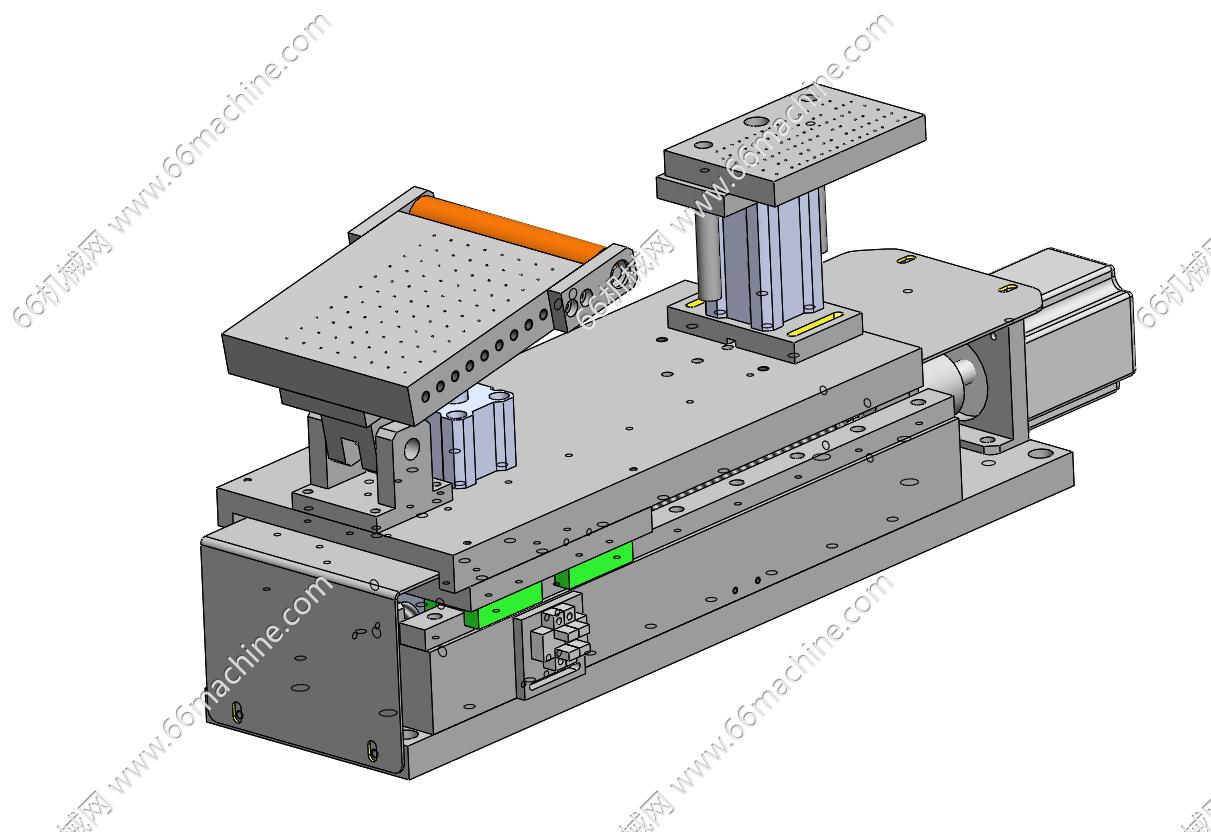

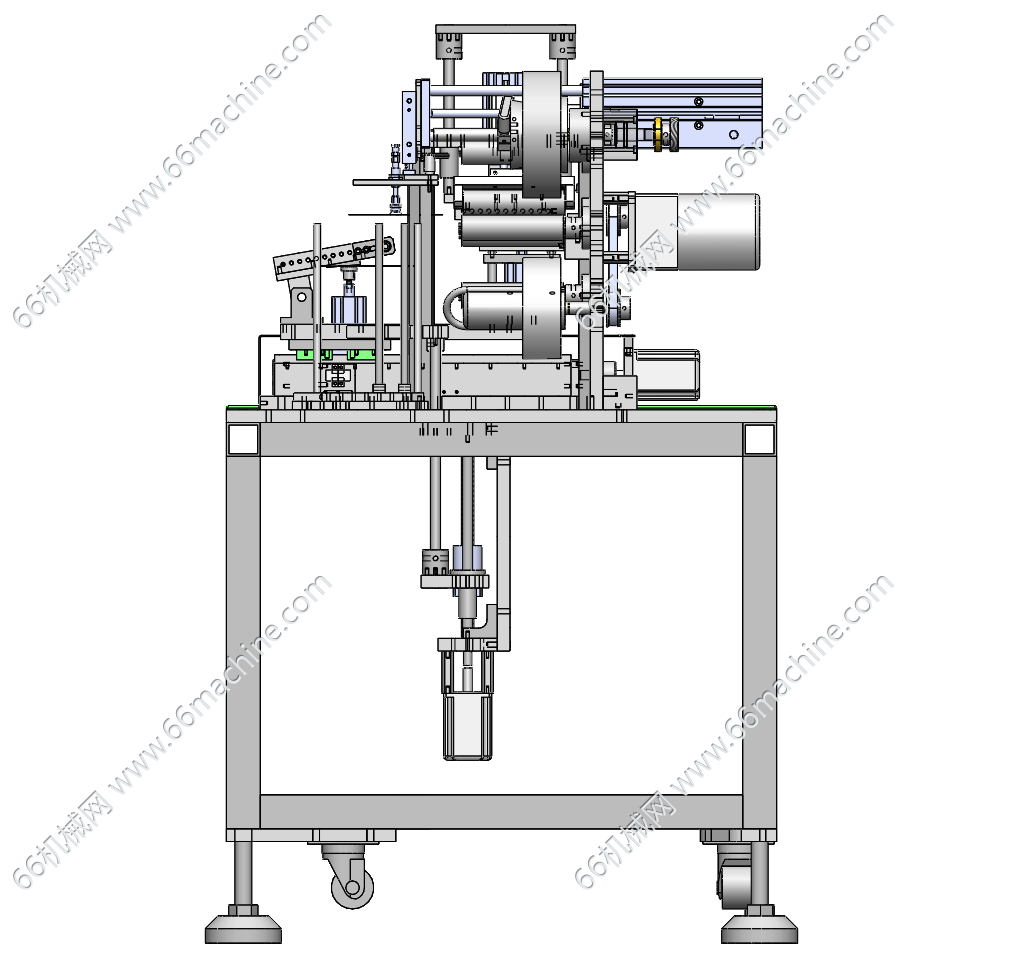

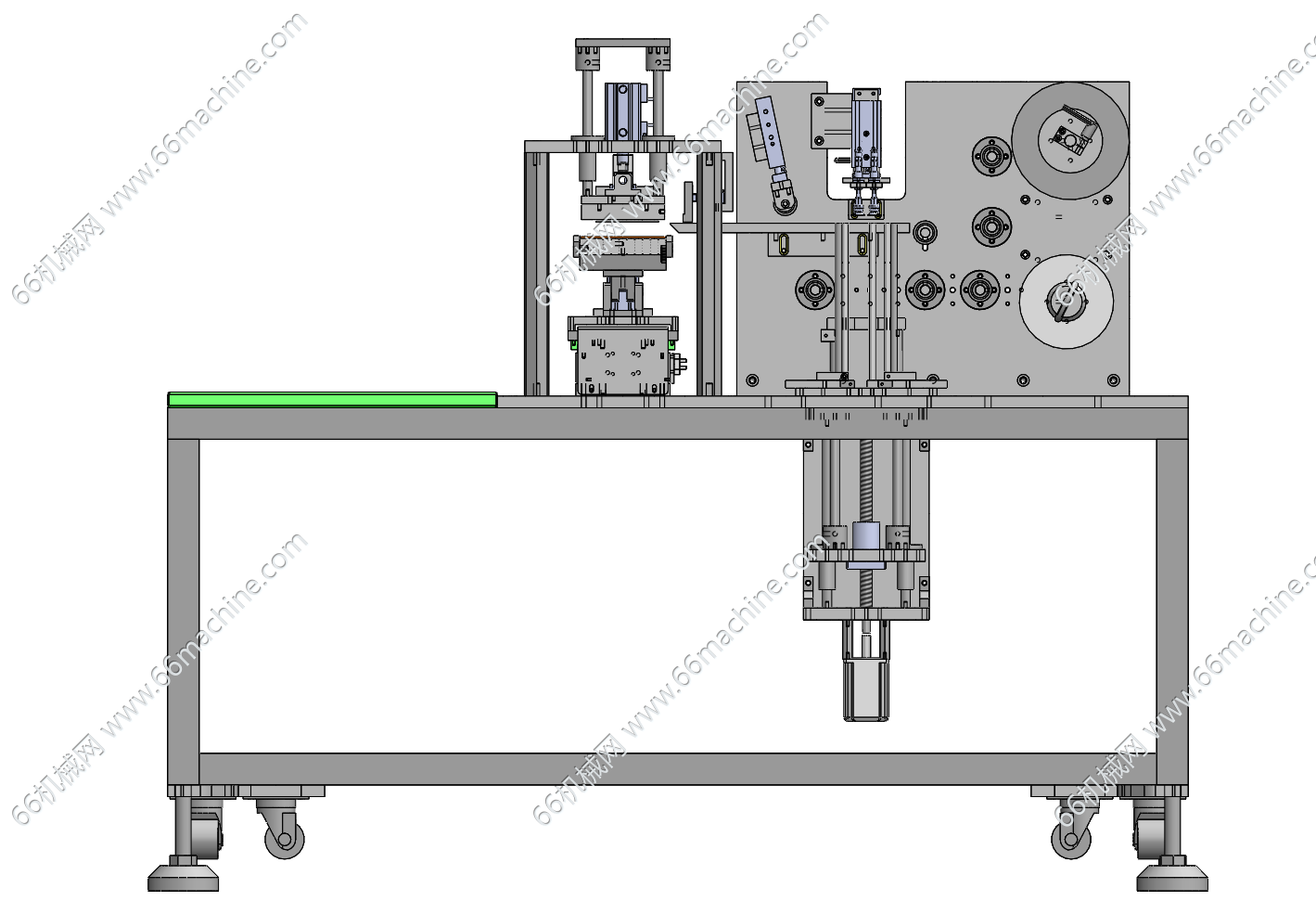

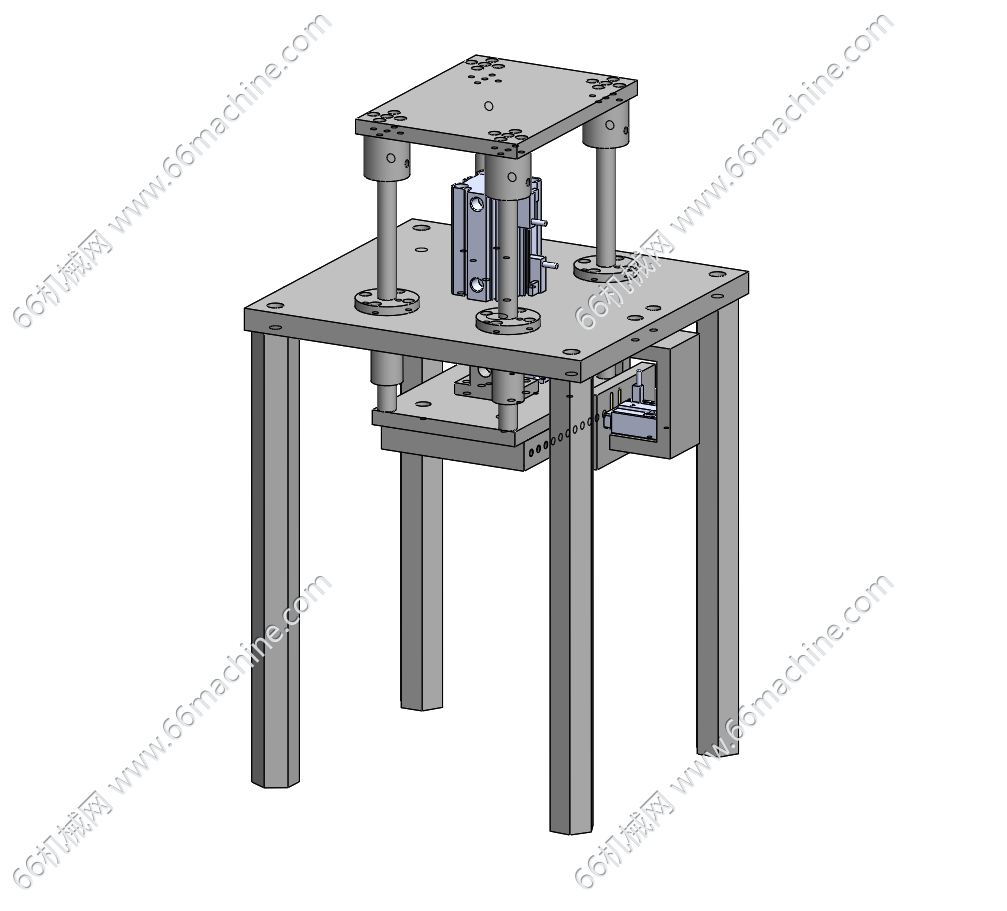

该模型为液晶屏幕光学胶OCA贴合机，是用于手机、平板等小尺寸触控屏模组组装，设置人工上料操作台，配置多辊放卷收卷撕膜机构实现OCA卷材自动供料与废膜回收，依靠气缸与滑台组成的移载定位机构完成胶片裁切、拾取转运及产品对位，气缸驱动上下压合贴合机构，工作台下方设有顶升辅助机构；整机工艺流程为人工放置LCD工件，依次完成OCA胶放卷撕膜、裁切、转运对位、压合贴合后下料，属于兼顾成本与产能的半自动设备，可将OCA光学胶贴合于盖板玻璃与液晶模组之间，减少贴合气泡，保障屏幕组装良率。
