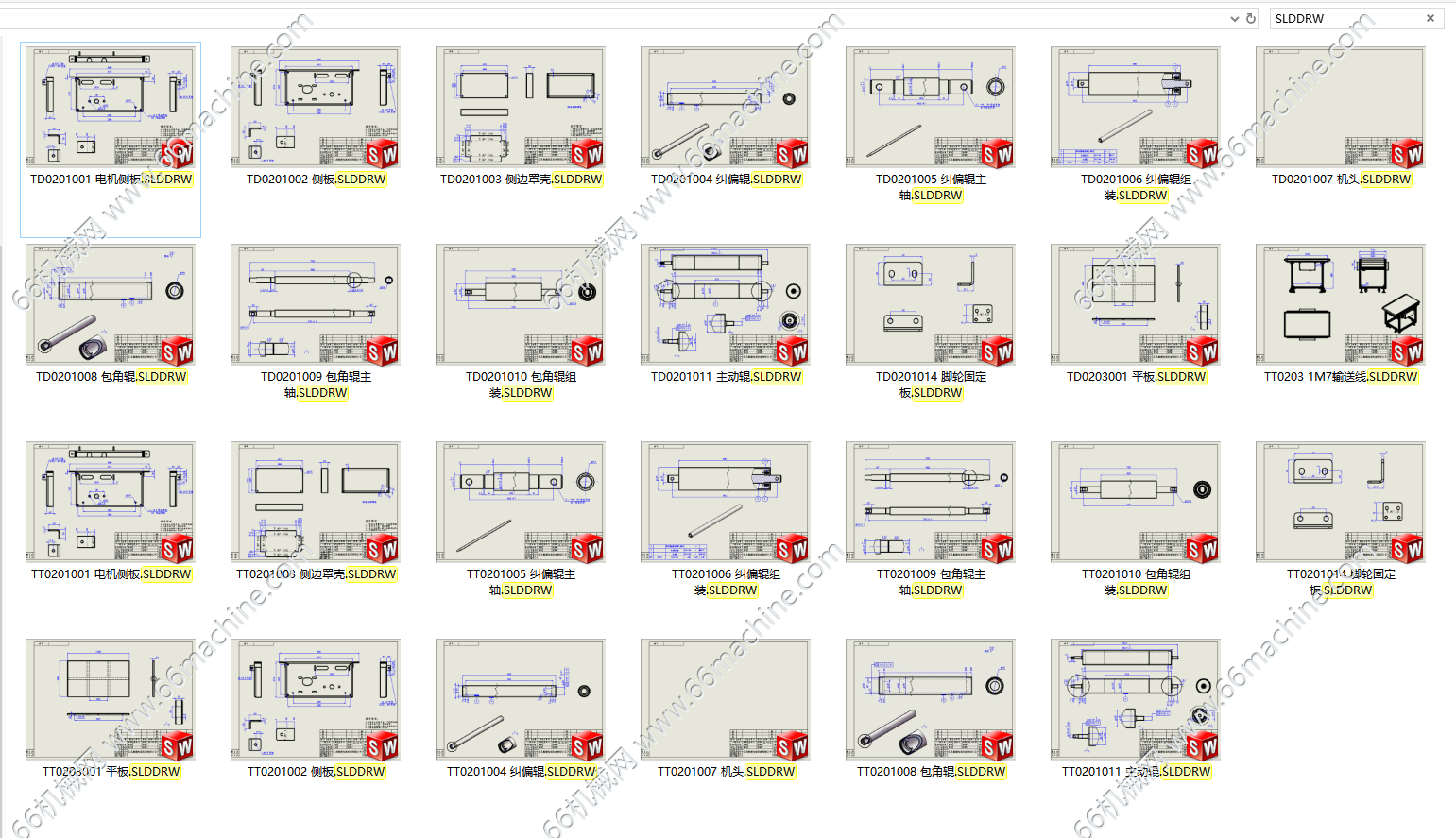

某企业全自动套袋真空包装机3D+工程图（含取袋、开袋、抽真空封）
发布时间：2025-12-22
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

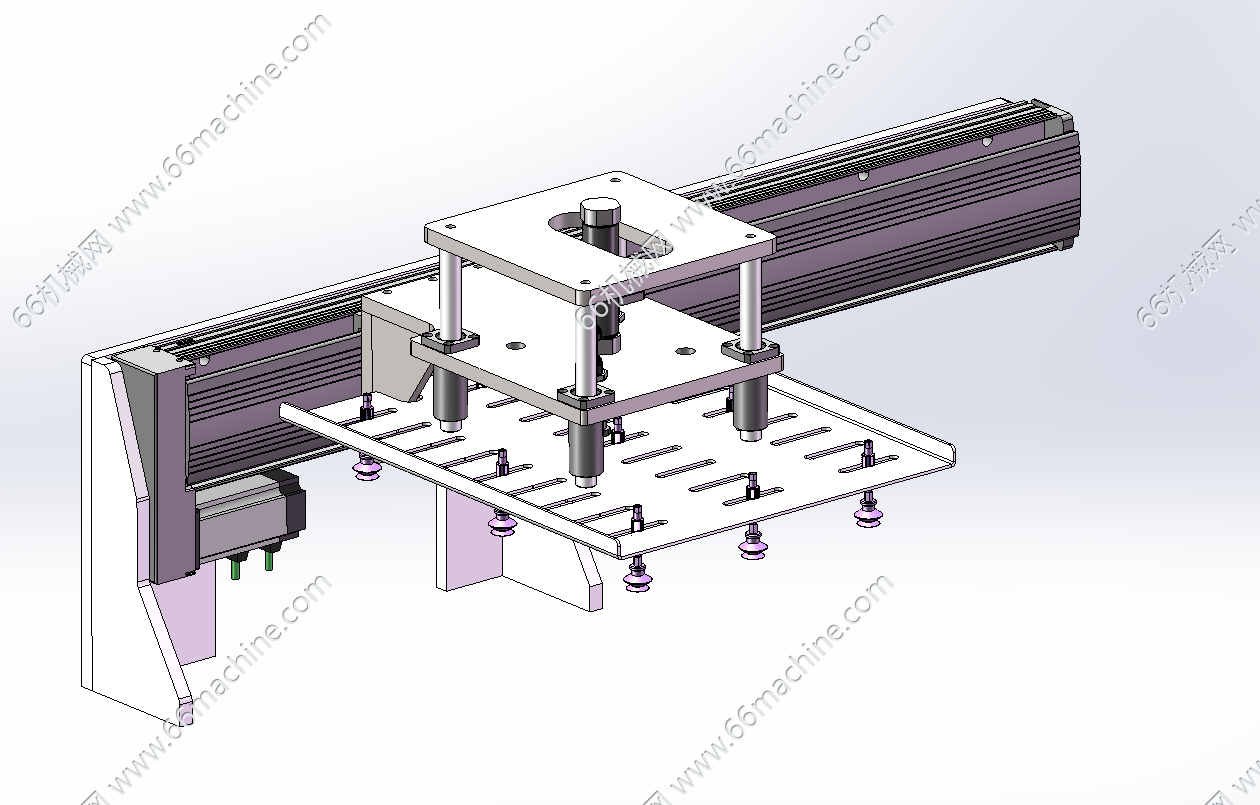

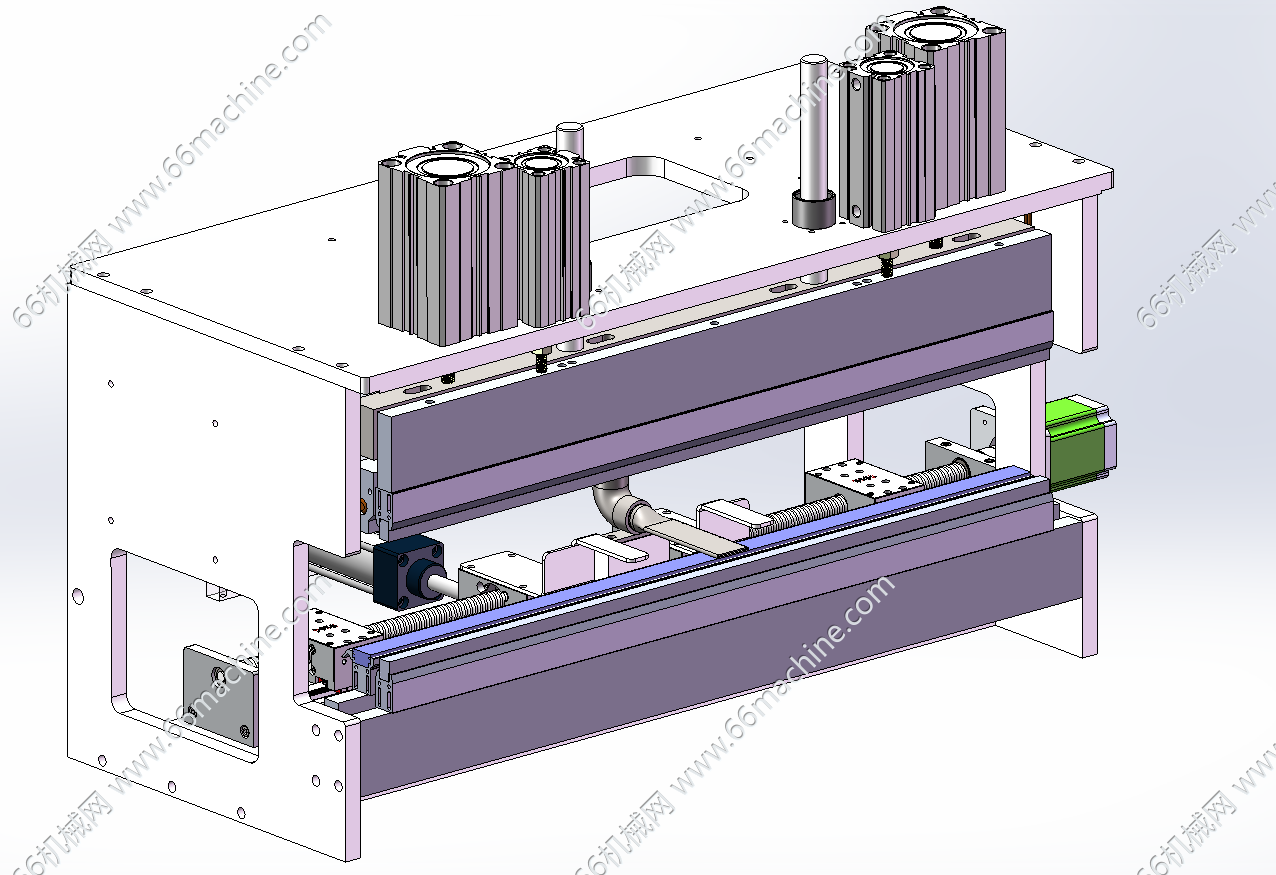

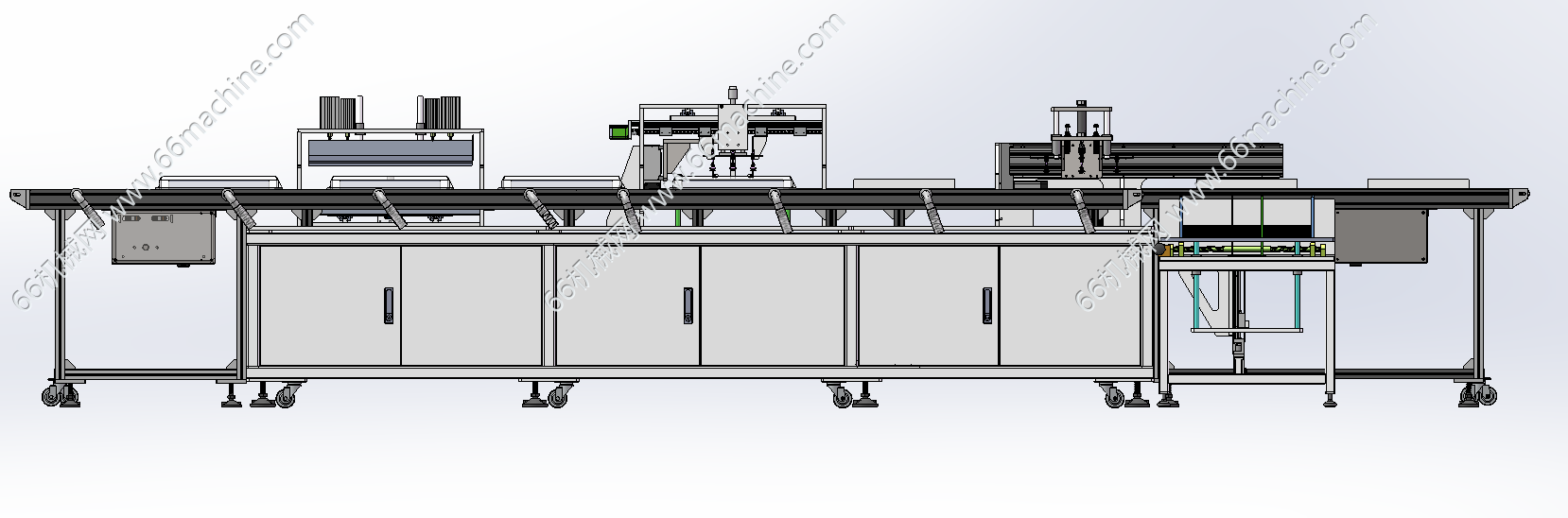

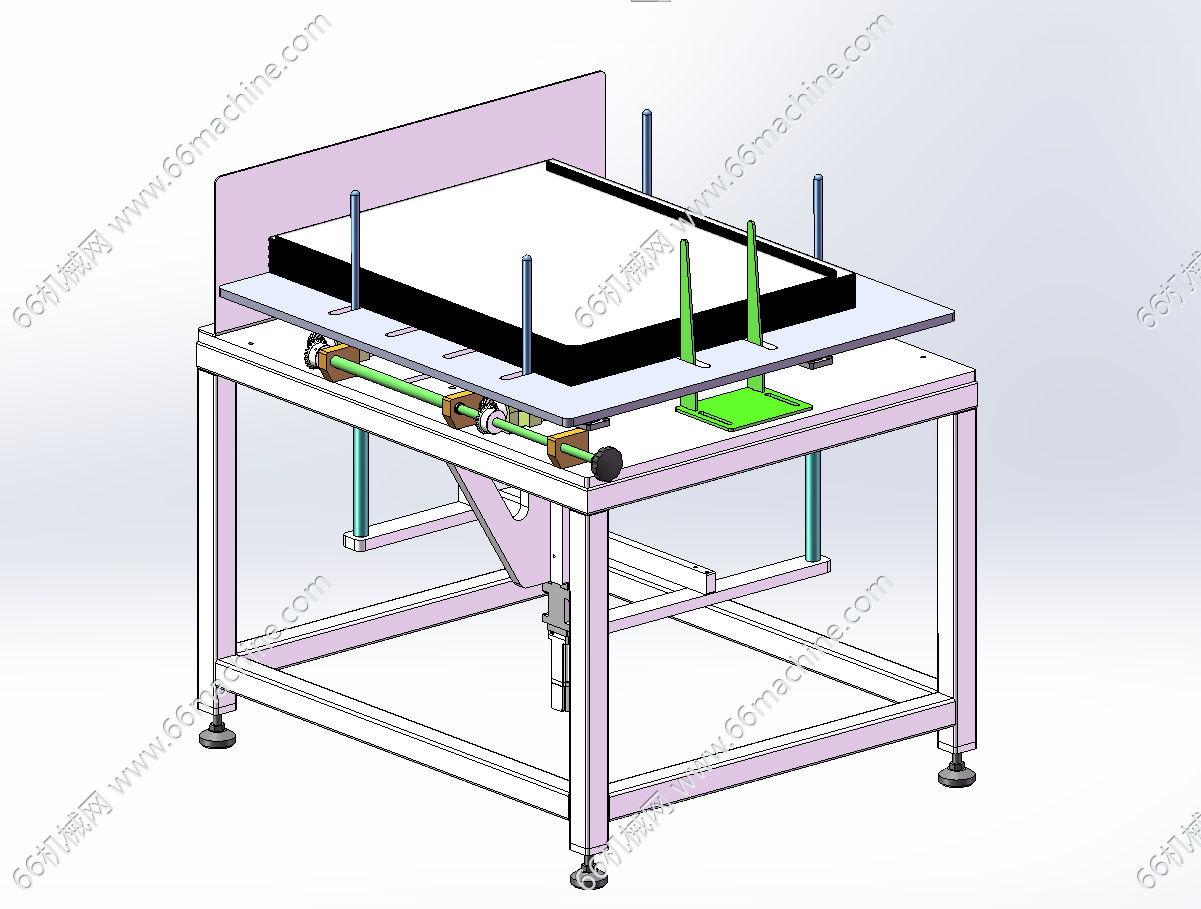

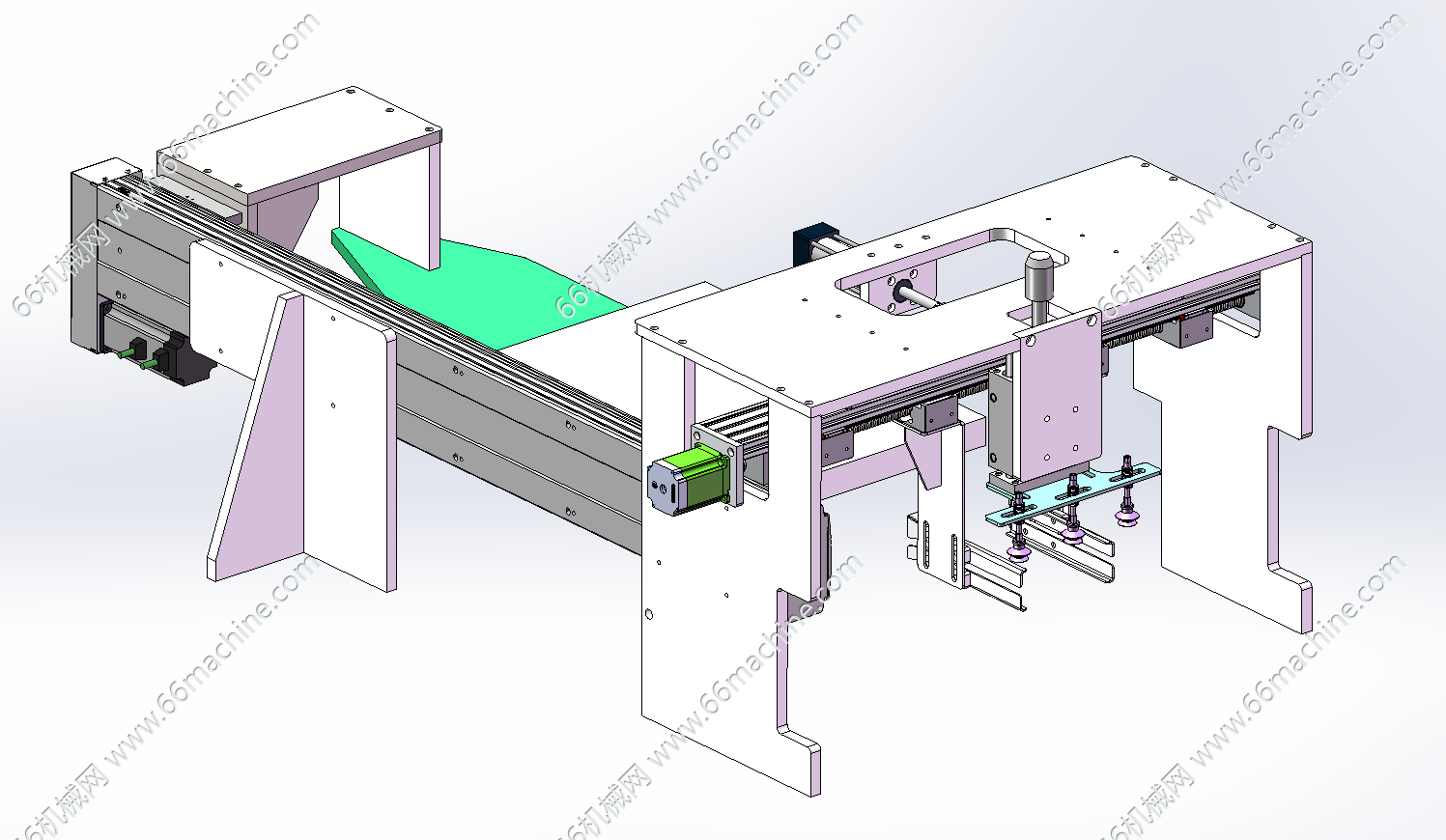

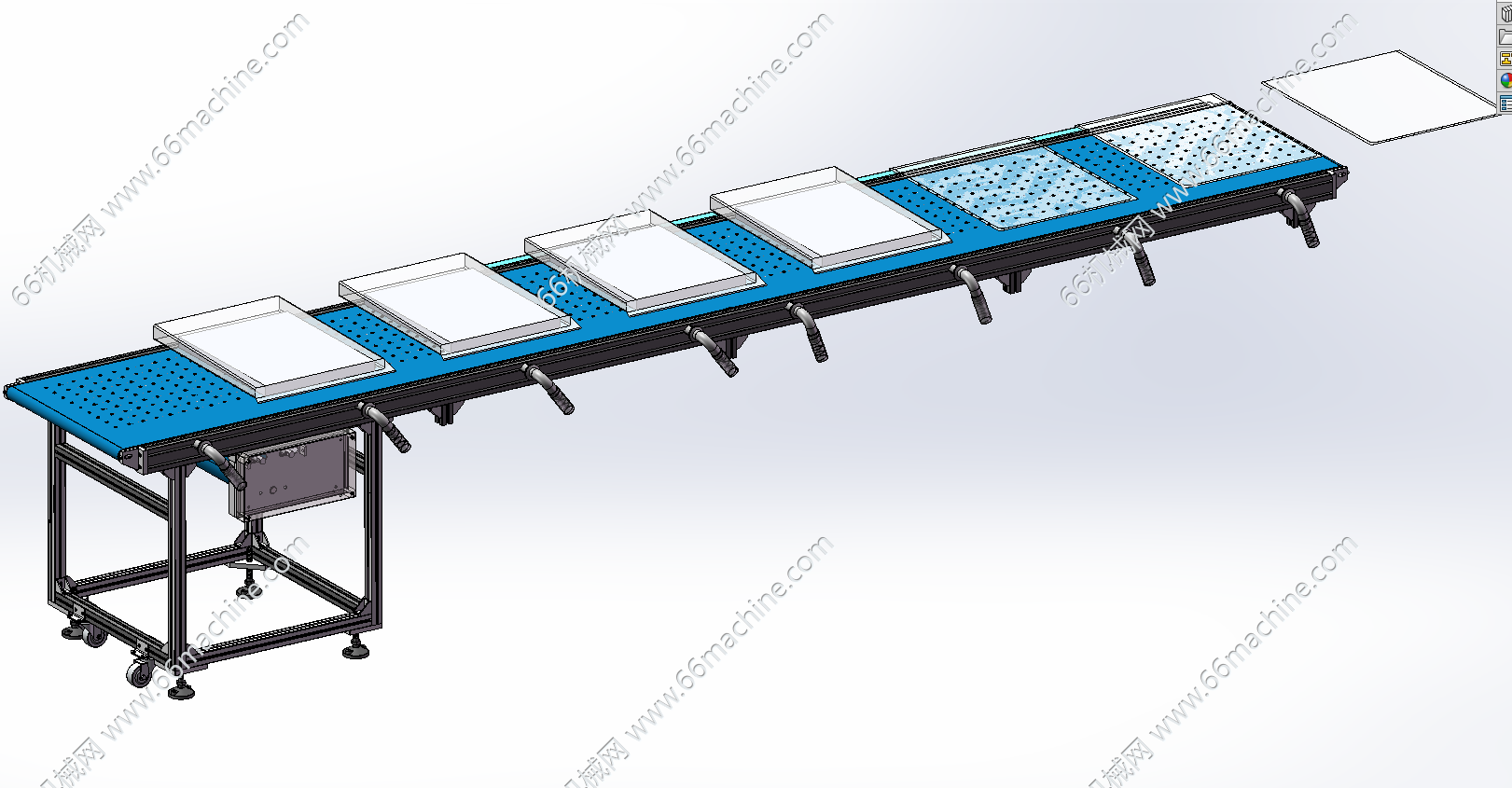

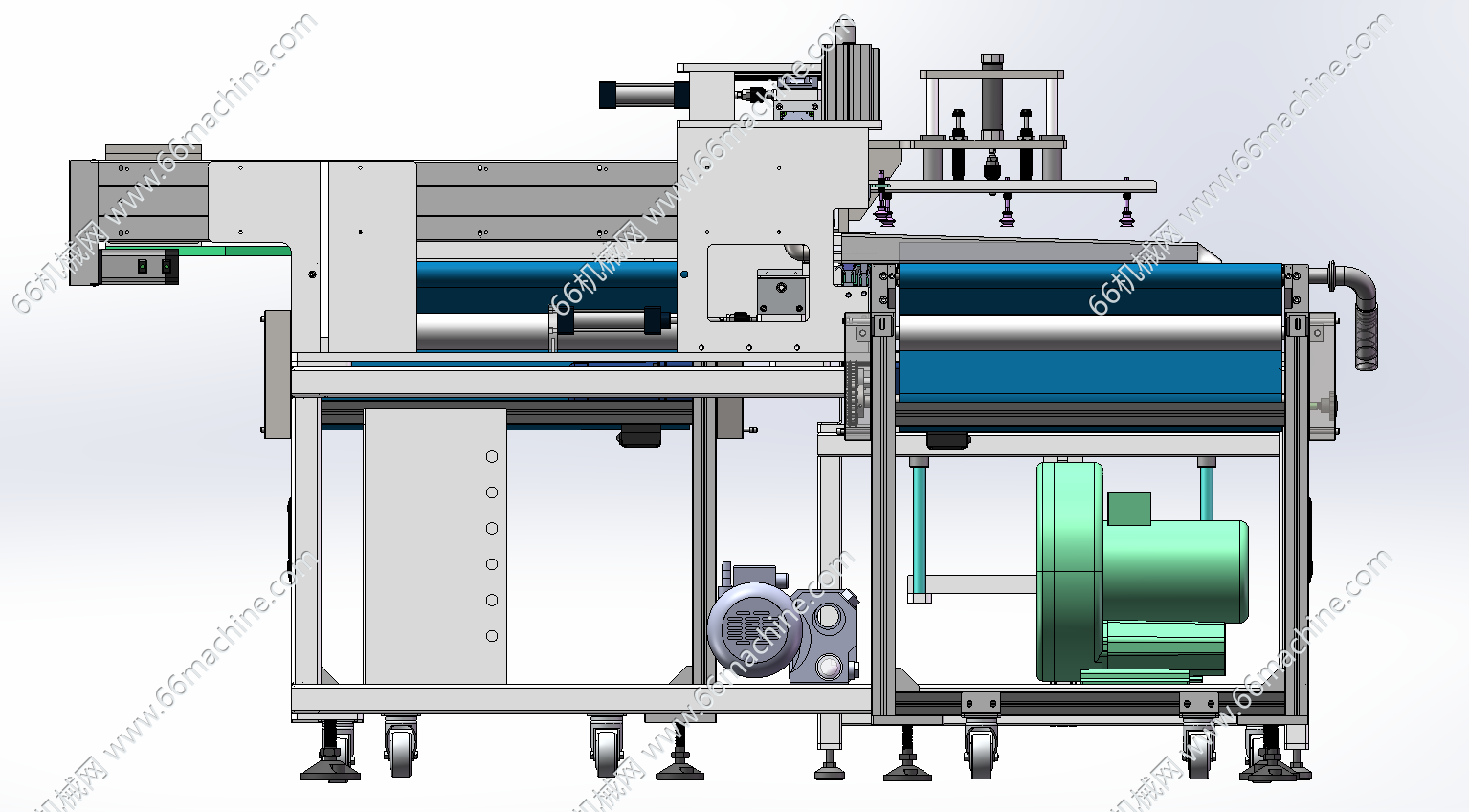

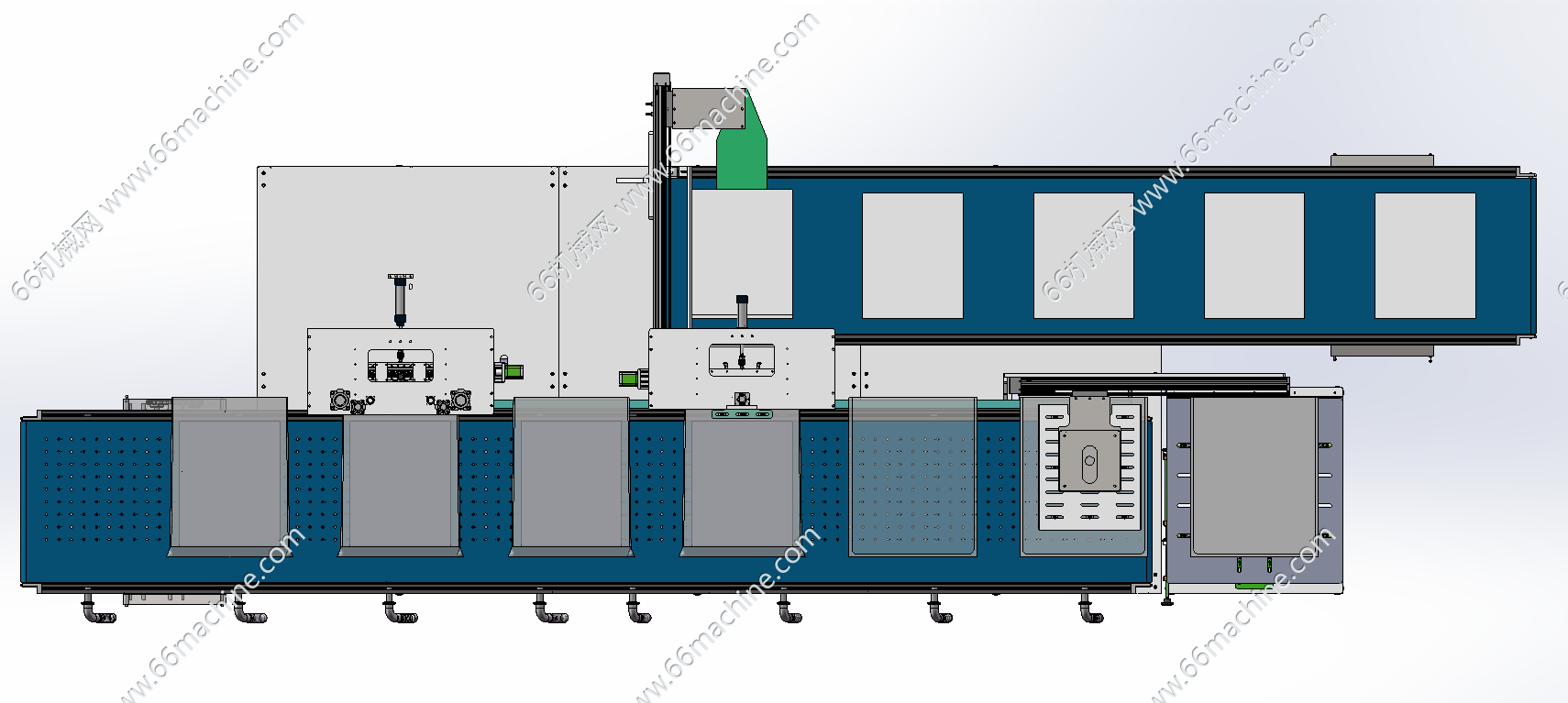

本模型为全自动套袋真空包装机，是一种集合取袋、开袋口、装填物料、抽真空封口等多功能的步进式自动化设备；袋料仓可自动升降；取袋口有伺服丝杠模组加升降吸盘组成；袋子在负压皮带上步进式行进到张袋口处，张袋口吸盘下行吸袋口上拉，正反牙丝杠驱动张袋口片前行并绷袋口；装填伺服丝杠模组驱动将物料推进到袋口内；行进到下一工位进行外抽真空动作并封口。本资料为专业人员设计，仅供大家参考！
