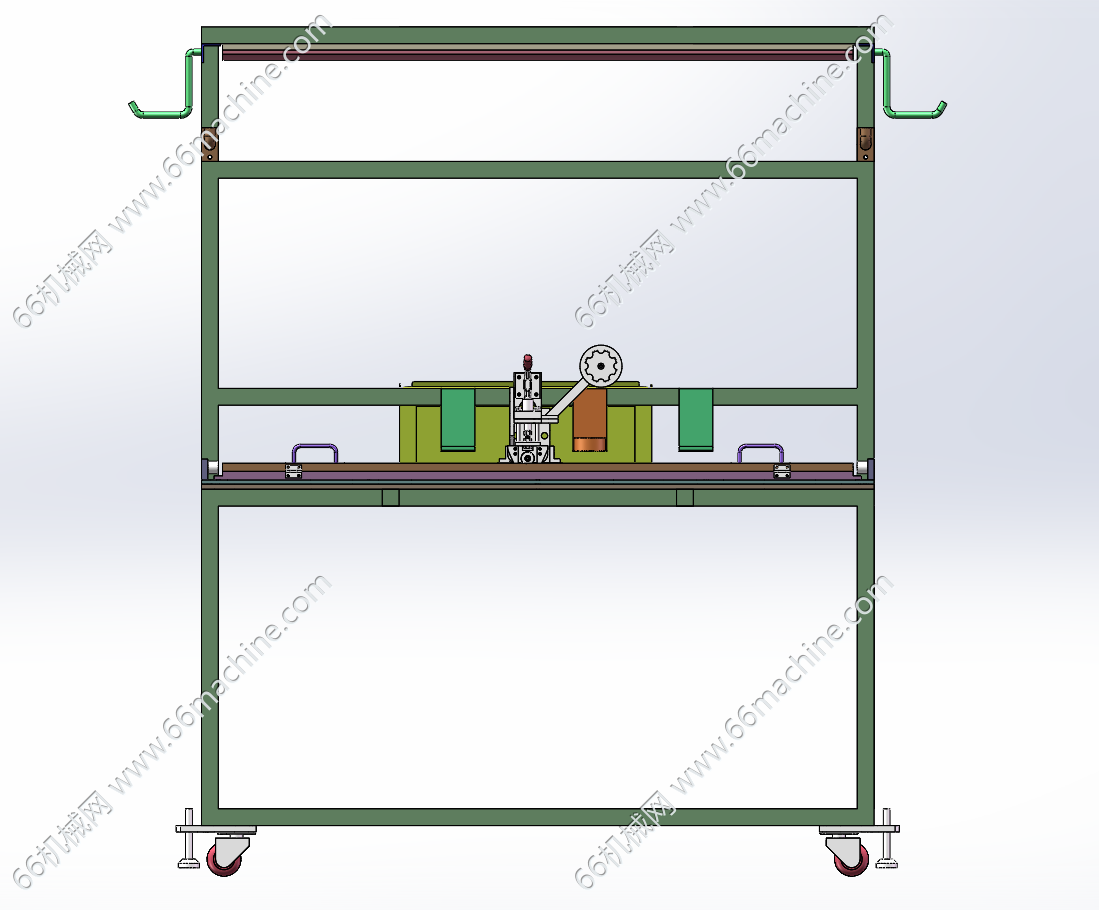

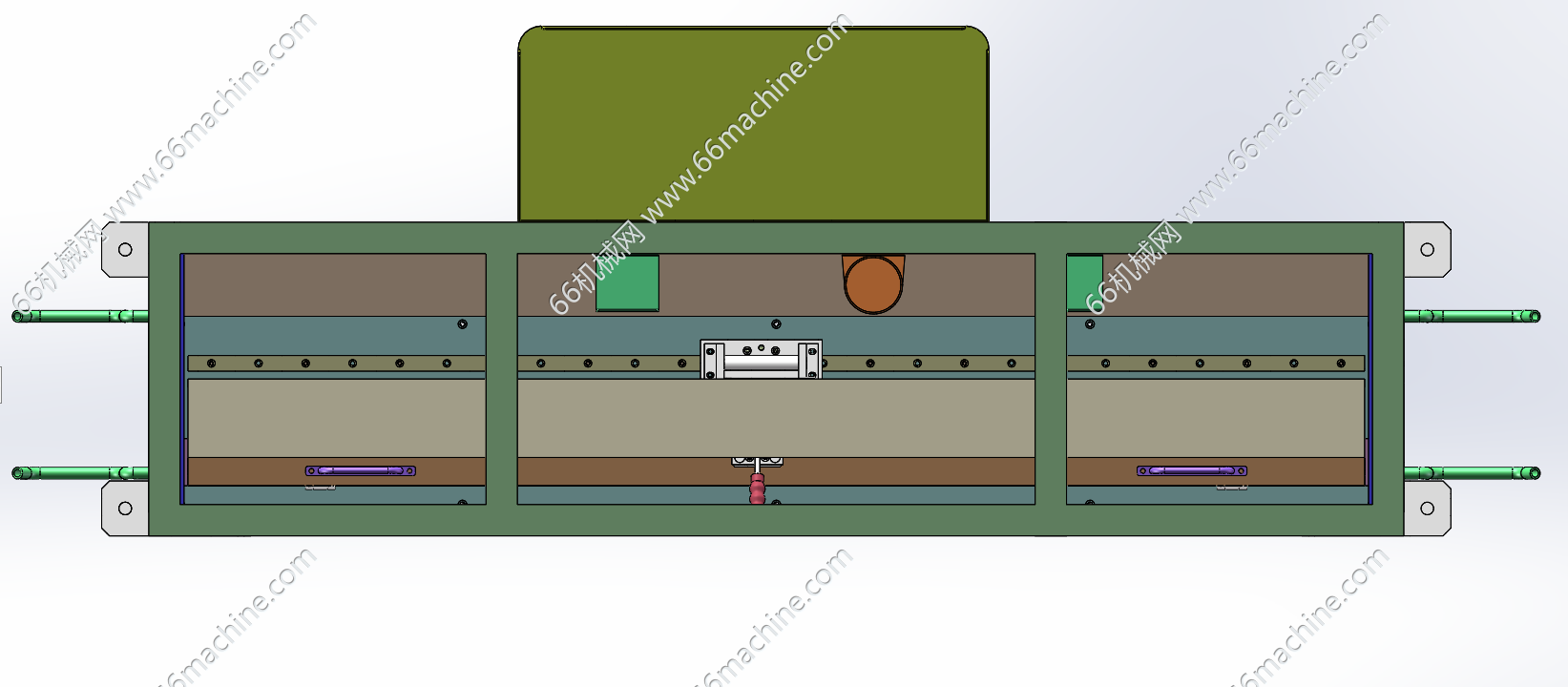

本模型为贴双面胶治具，工作原理是：放置好产品后，双面胶通过导轮，压轮等环绕结构，把双面胶贴在产品的表面上。治具本体底面中部设有贯通的倒U型凹槽，该凹槽的内顶面能够将双面胶压在承载面上，并沿凸台的长度方向滑动，以完成贴附过程。本治具可以通用，结构也简单，图纸已经用于实际生产中。
机械狗
图纸ID: 315092070396203961
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2016
文件大小：6.57MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
