某企业双工位电池贴膜机（电芯覆膜机）
发布时间：2025-07-08
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

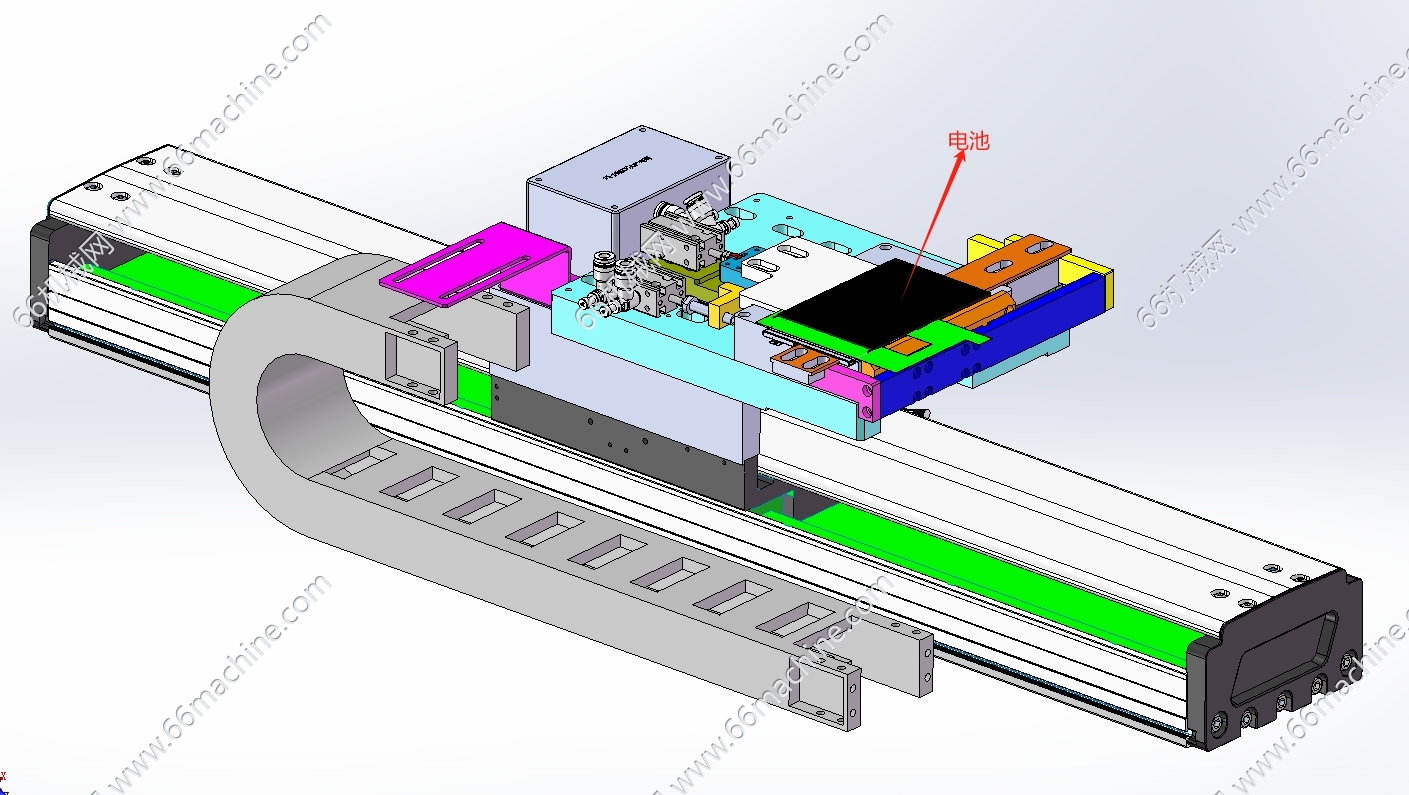

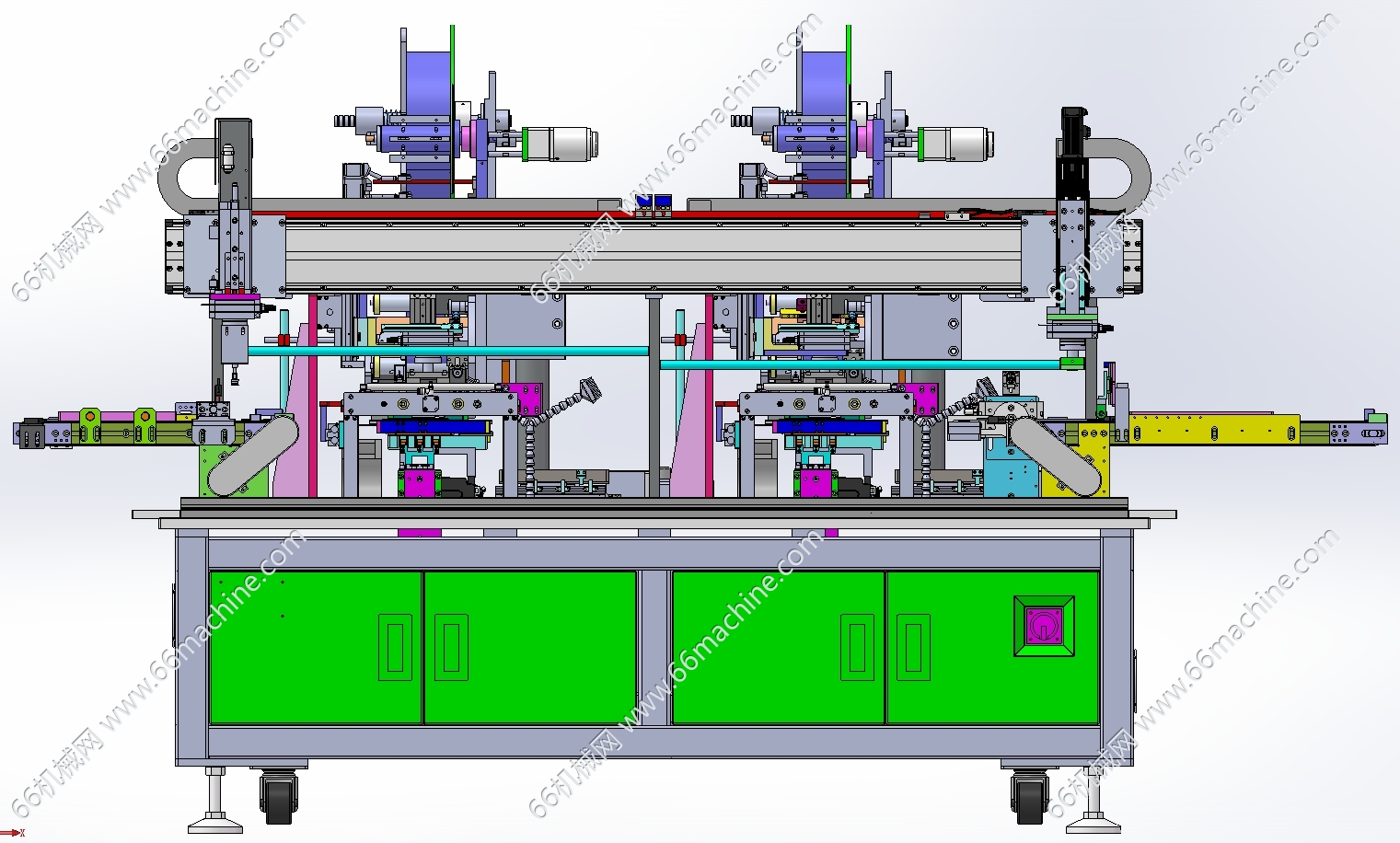

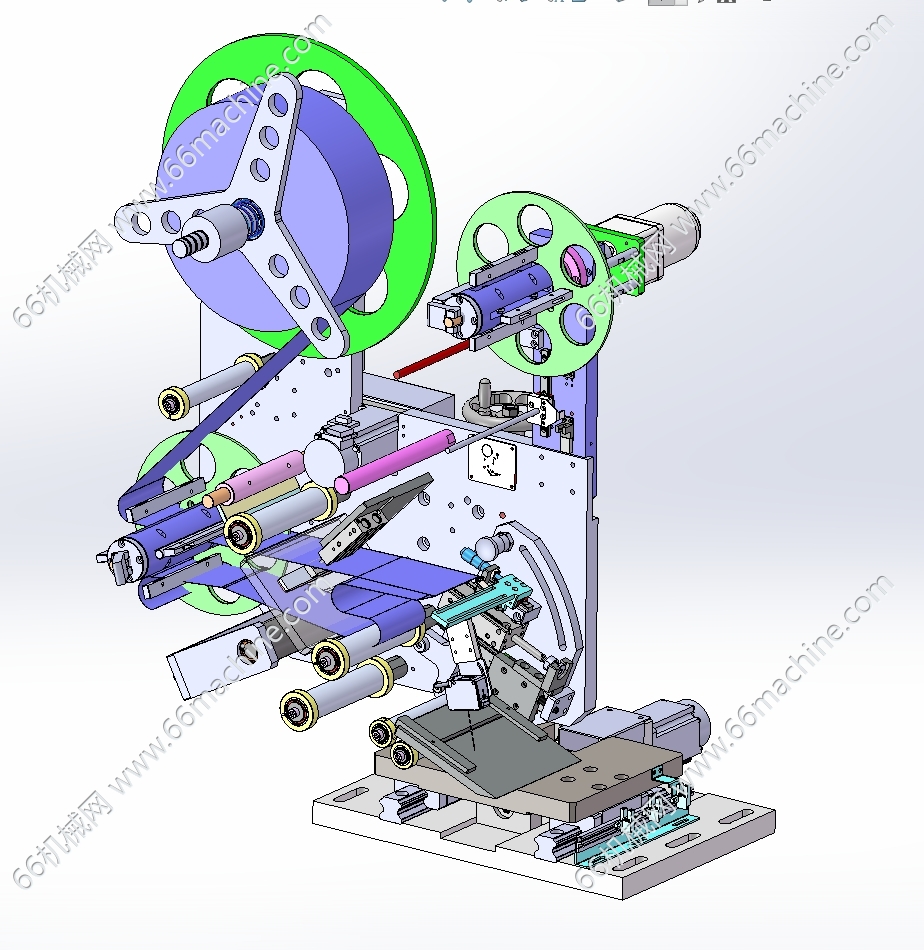

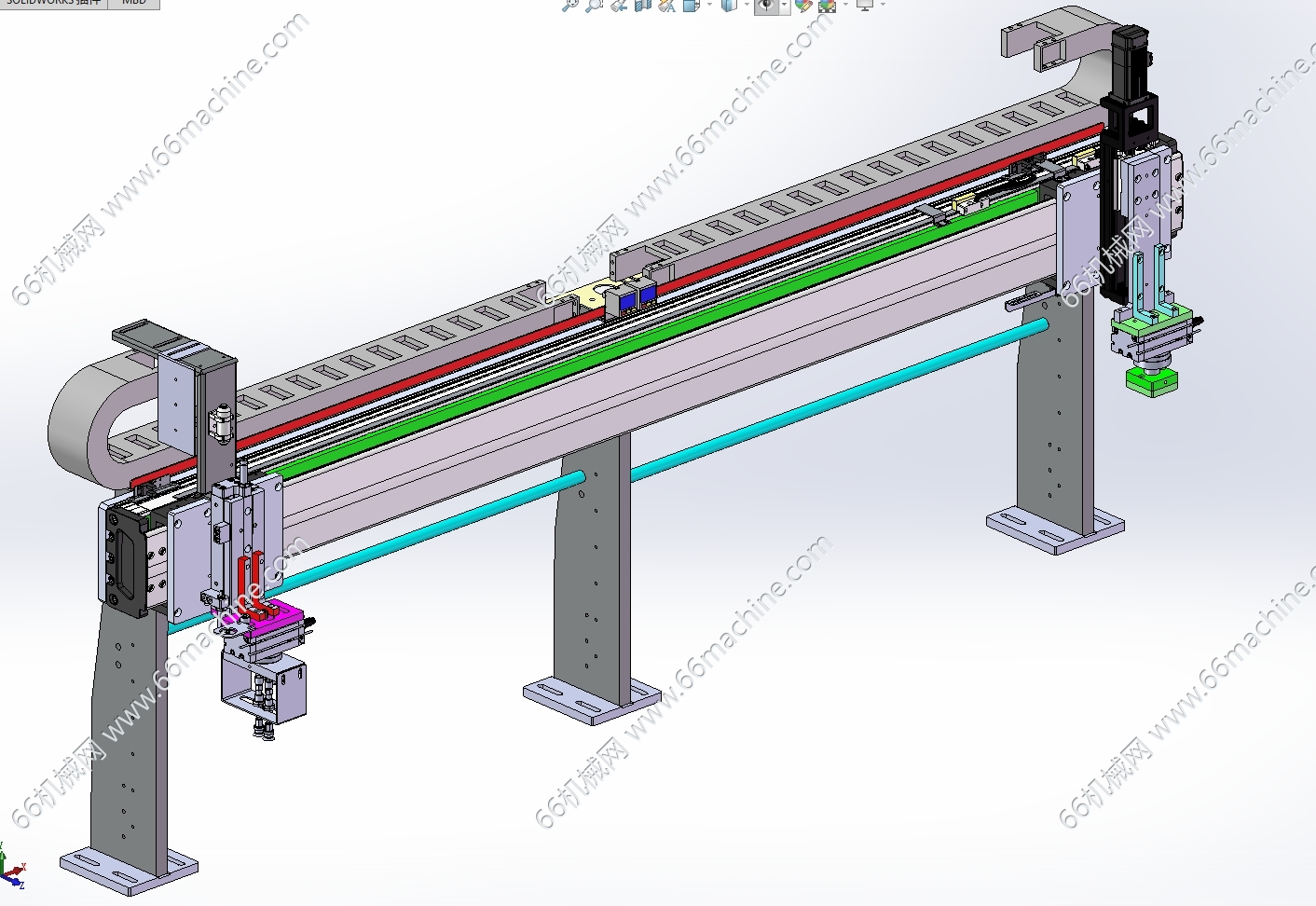

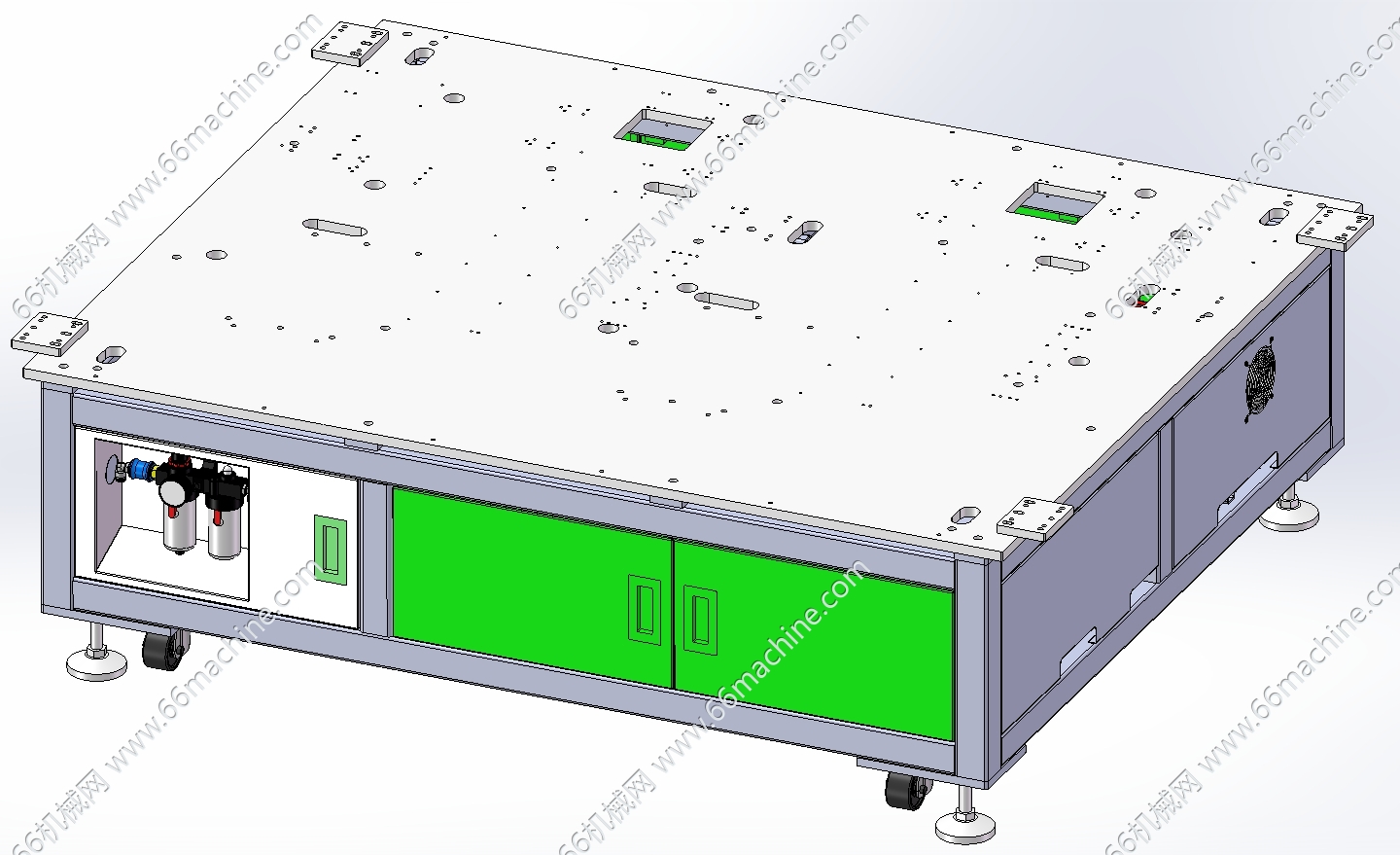

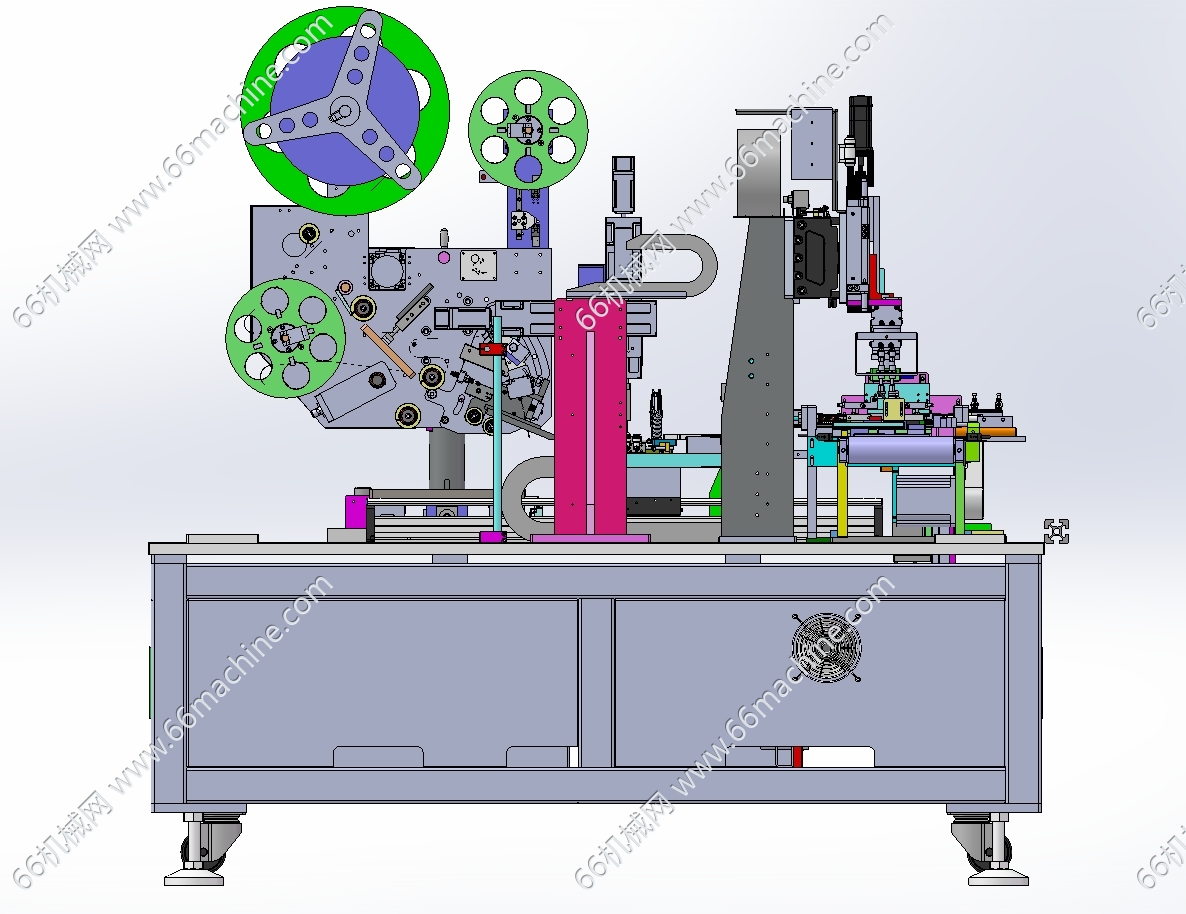

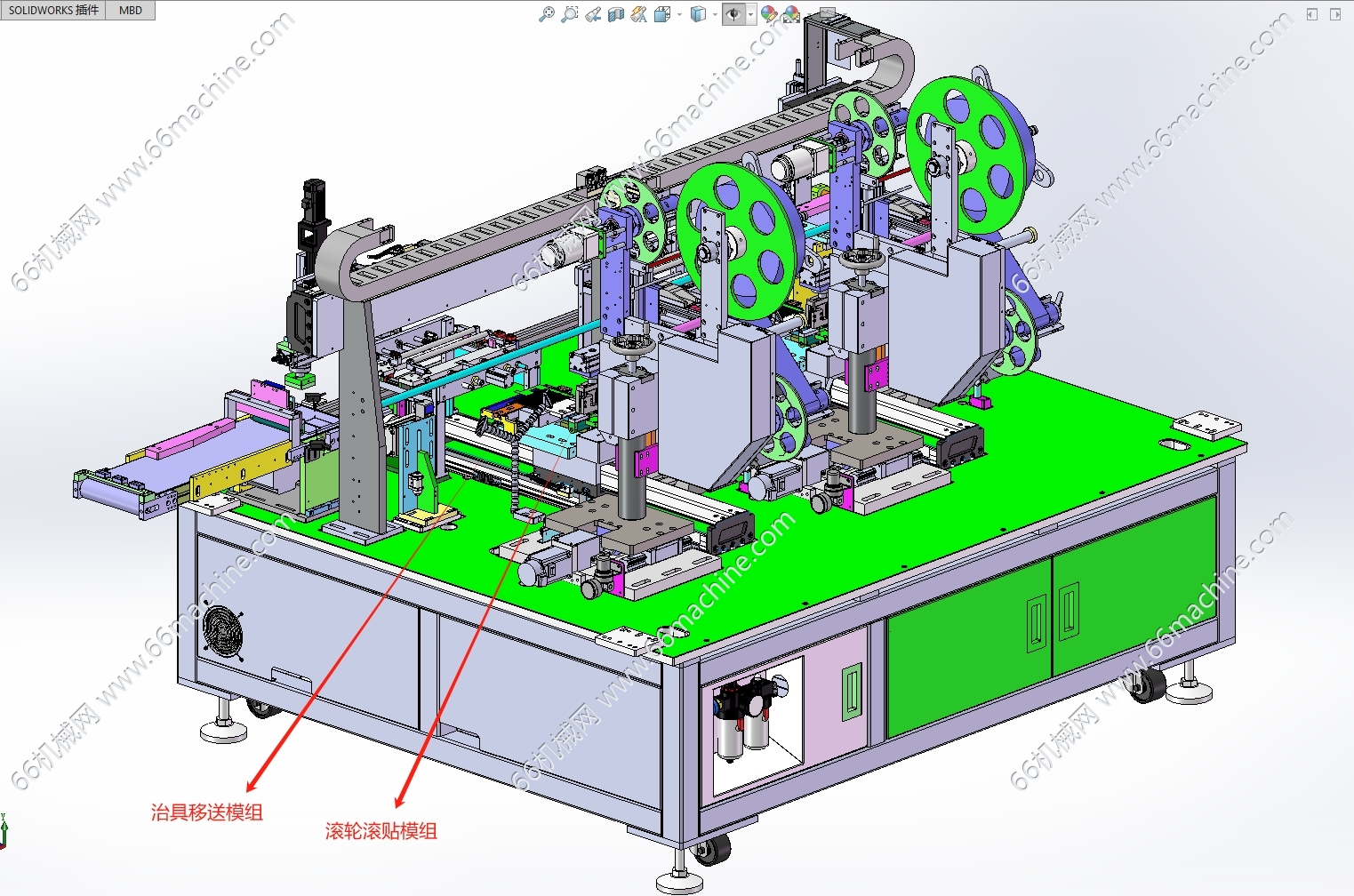

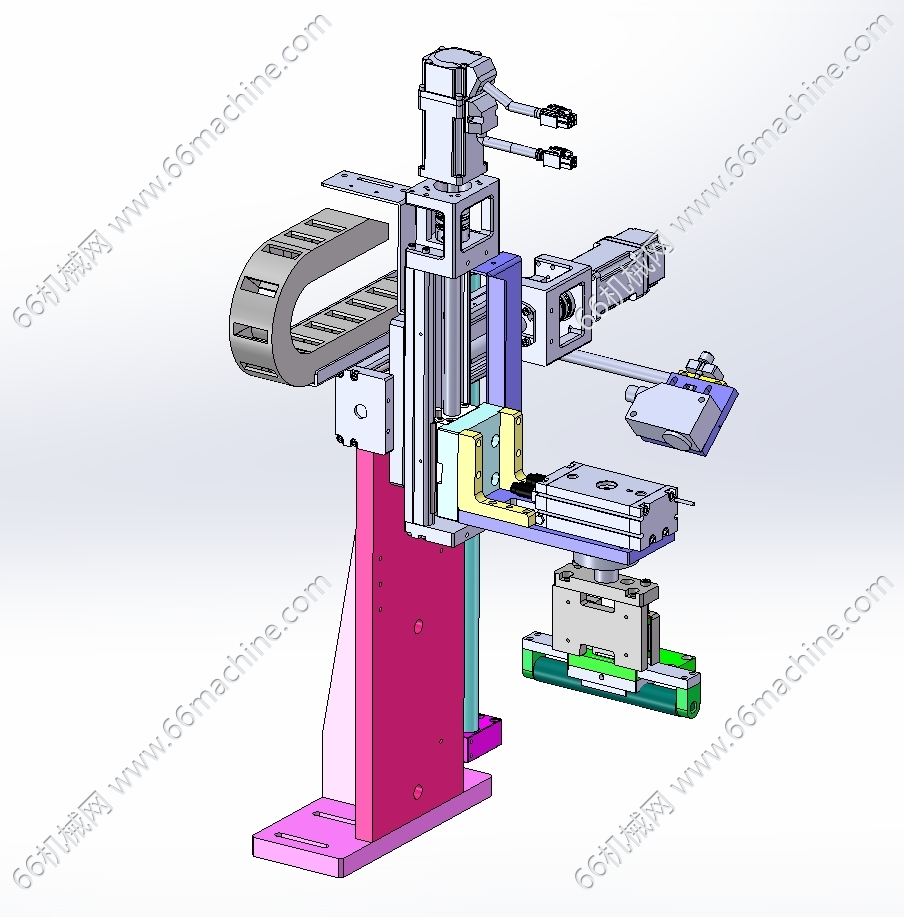

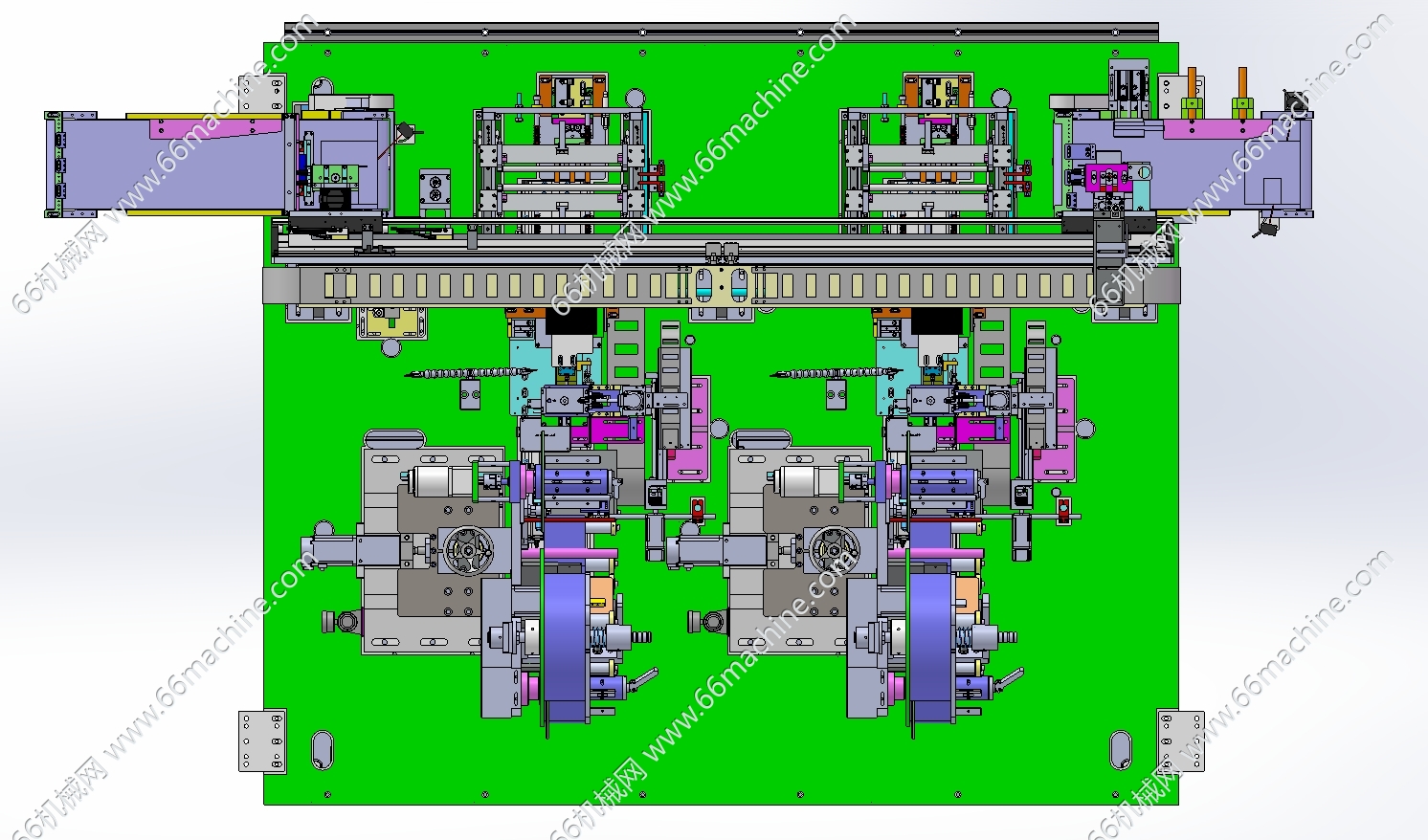

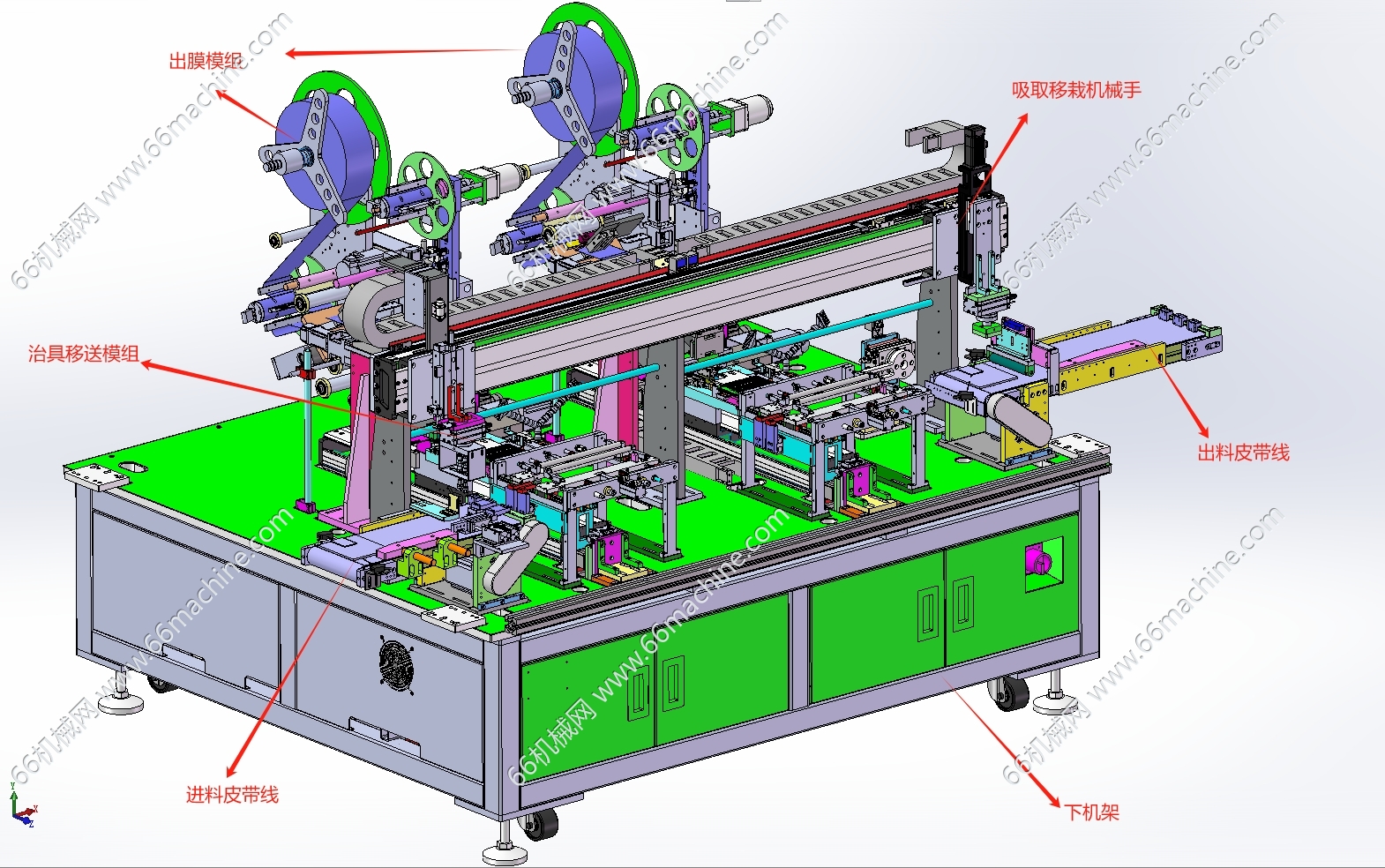

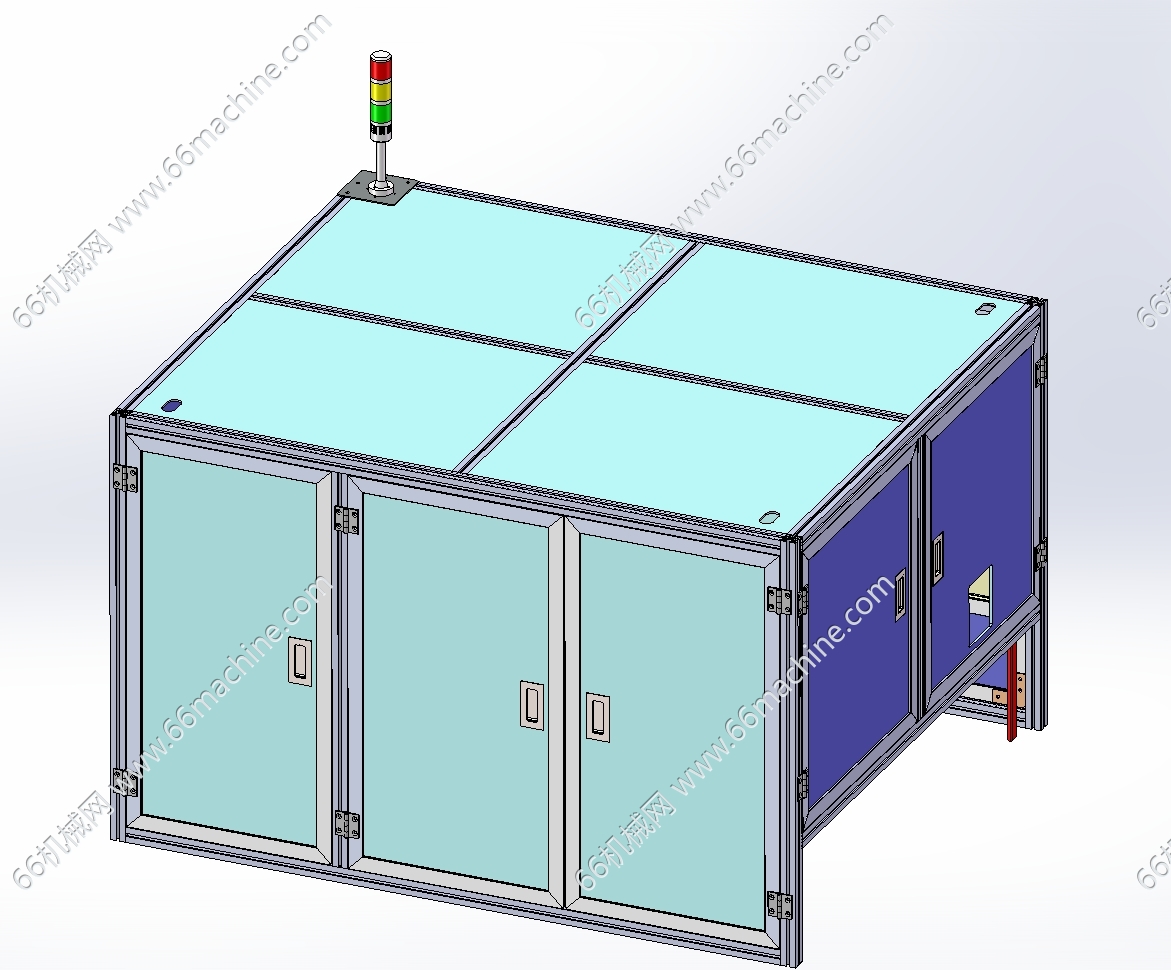

本设备为某企业双工位电池贴膜机（电芯覆膜机），主要由下机架、机罩、吸取移栽机械手、滚轮滚贴模组、出膜模组、治具移送模组等组成，工作流程：电池通过皮带线输送，吸取移栽机械手吸取电池并依次放入两组治具内，治具移送模组移至后端贴膜位，通过出膜模组输送膜材并由滚轮滚贴膜材至产品表面，防止气泡产生，贴合完毕后治具移送模组复位，吸取移栽机械手吸取产品放于下料输送线上。本模型建模精巧，可供大家参考！
