茶叶内外袋真空包装机——sw2024版本，另含x-t格式

图纸描述

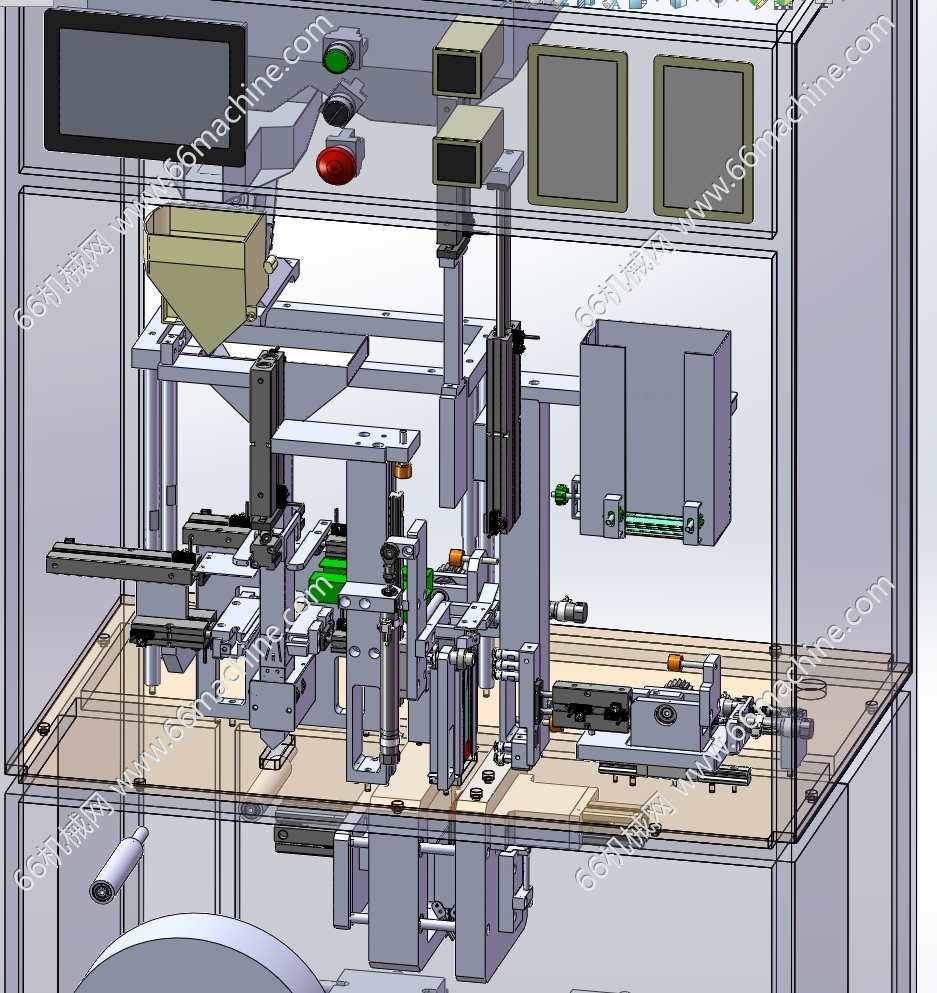

本设备为内外袋真空包装机，可用于茶叶内外袋真空包装。动作流程如下：内袋从底板下手工穿上来，套到撑袋的配重块上——拉内袋机构下来把内袋拉上去，热封机构将内袋底部封好，同时从封口下方将内袋切断——称重机构称设定重量的茶叶滑入内袋中——机构将内袋上方夹住，推袋机构将内袋推入翻转机构，同时把内袋折一下——取外袋机构从料仓底部取一个外袋，翻转90度，两边吸盘将外袋口吸开——撑外袋机构下来伸入外袋内，将外袋撑开，内袋翻转90度到外袋上方——压内袋机构将内袋压入外袋底部，继续下压，将外袋下压掉入抽真空机构——抽真空机构闭合，将袋内抽成真空，内部热封机构将外袋热封好——抽真空机构打开，茶叶包装成品从滑道滑出到接料盒，设备1个包装循环完成。本模型为sw2024版本，另含x-t格式，欢迎下载参考！
